รีวิว D-Link DGS-1100-08V2 8-Port L2 Gigabit Smart Managed Switch และตั้งค่า VLAN

Published on February 13, 2025
รีวิว D-Link DGS-1100-08V2 8-Port L2 Gigabit Smart Managed Switch และตั้งค่า VLAN

D-Link DGS-1100-08V2 เป็นสวิตช์ Smart Managed ขนาด 8 พอร์ตที่รองรับการเชื่อมต่อ Gigabit Ethernet (10/100/1000BASE-T) ทั้ง 8 พอร์ต ตัวเครื่องมีขนาดกะทัดรัด (145 x 82 x 28 มม.) และใช้โครงสร้างโลหะที่ช่วยในการระบายความร้อน นอกจากนี้ ยังออกแบบให้ไม่มีพัดลม ทำให้การทำงานเงียบและประหยัดพลังงาน

คุณสมบัติเด่น:

  • การจัดการผ่านเว็บอินเทอร์เฟซ: ผู้ดูแลระบบสามารถจัดการฟังก์ชัน Layer 2 เช่น VLAN, Spanning Tree Protocol (STP) และการรวมลิงก์ (Link Aggregation) ได้อย่างง่ายดายผ่านเว็บอินเทอร์เฟซที่ใช้งานง่าย

  • ฟังก์ชันรักษาความปลอดภัยขั้นสูง: รองรับ IGMP Snooping, Static MAC, และ Storm Control เพื่อเพิ่มความปลอดภัยและประสิทธิภาพของเครือข่าย

  • เทคโนโลยีประหยัดพลังงาน: สวิตช์นี้สอดคล้องกับมาตรฐาน IEEE 802.3az และมีฟังก์ชัน D-Link Green ที่ช่วยลดการใช้พลังงานโดยไม่ลดทอนประสิทธิภาพ

  • การตรวจสอบและแก้ไขปัญหาเครือข่าย: มีฟังก์ชัน Loopback Detection และ Cable Diagnostics ที่ช่วยผู้ดูแลระบบในการตรวจสอบและแก้ไขปัญหาเครือข่ายได้อย่างรวดเร็ว



จัดการ VLAN

D-Link DGS-1100-08V2 รองรับการจัดการ VLAN ผ่าน เว็บอินเทอร์เฟซ ซึ่งช่วยให้สามารถแยกเครือข่ายภายในได้ง่ายขึ้น โดยมีประเภท VLAN หลัก ๆ ดังนี้:

Port-based VLAN

  • ใช้กำหนด VLAN ให้กับพอร์ตเฉพาะ
  • อุปกรณ์ที่เชื่อมต่อกับพอร์ตใน VLAN เดียวกันจะสามารถสื่อสารกันได้
  • ตัวอย่าง: พอร์ต 2 เป็น VLAN 22, พอร์ต 3 เป็น VLAN 14

802.1Q VLAN (Tagged VLAN)

  • สามารถกำหนด VLAN ID (VID) ให้กับแพ็กเก็ตที่ออกจากพอร์ต
  • ใช้ในกรณีที่ต้องการให้หลาย VLAN วิ่งผ่านลิงก์เดียวกัน (Trunk Port)
  • เหมาะสำหรับการทำงานร่วมกับอุปกรณ์เครือข่ายอื่น เช่น Router หรือ Managed Switch ตัวอื่น ๆ

วิธีการตั้งค่า VLAN บน D-Link DGS-1100-08V2

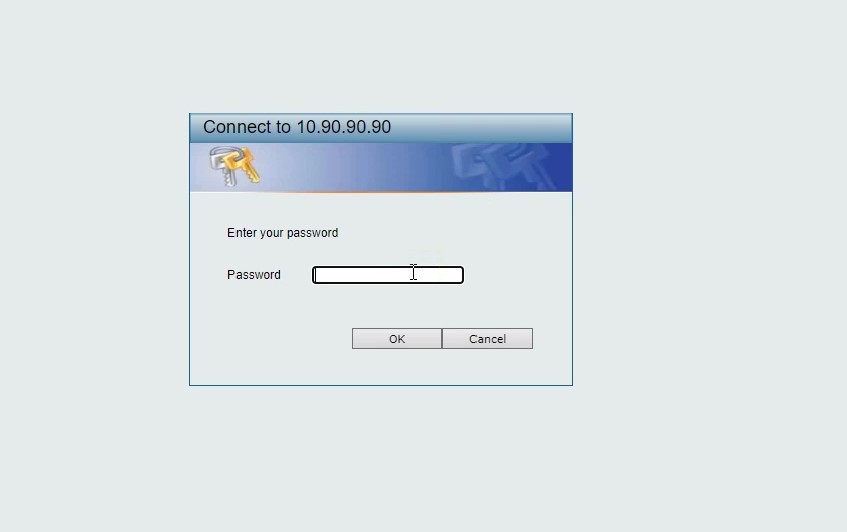

  • เข้าสู่ระบบเว็บอินเทอร์เฟซ

    • เปิดเว็บเบราว์เซอร์ → พิมพ์ IP ของสวิตช์ (ค่าเริ่มต้น: 10.90.90.90)
    • เข้าสู่ระบบ (ค่าเริ่มต้น: admin / admin)



D-Link DGS-1100-08V2-1

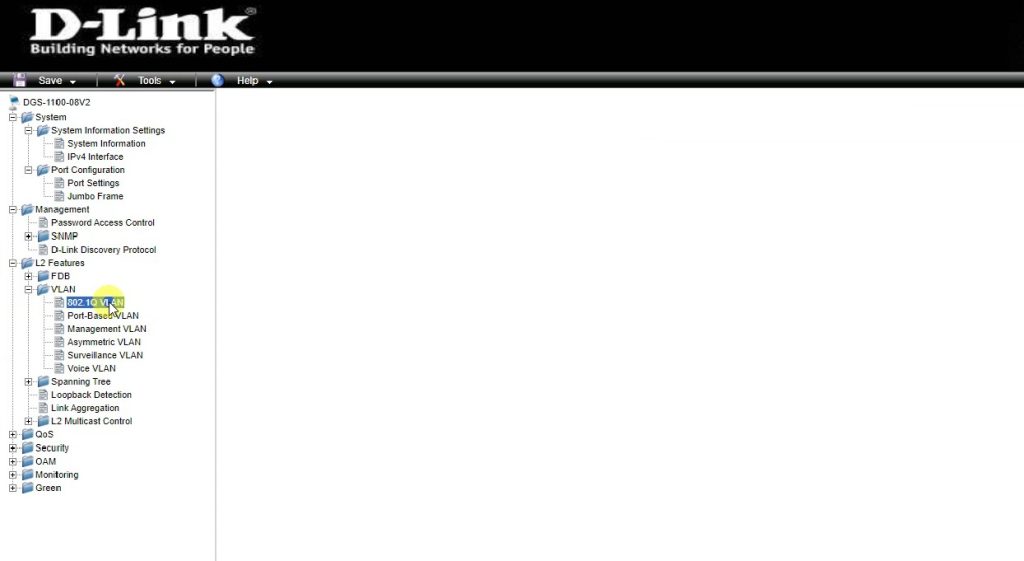

  • ไปที่เมนู VLAN

    • คลิกที่ VLAN → เลือก 802.1Q VLAN หรือ Port-based VLAN

D-Link DGS-1100-08V2-2

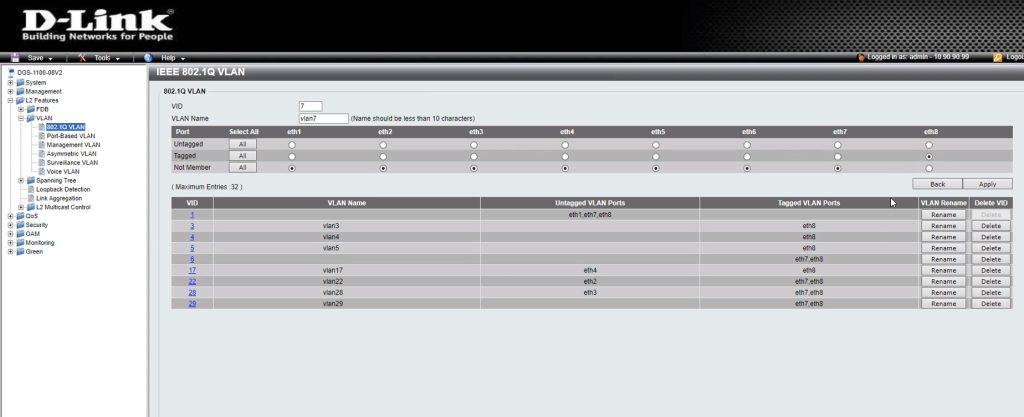

  • สร้าง VLAN ใหม่

    • เพิ่ม VLAN ID (เช่น 3-30)
    • กำหนดพอร์ตที่ต้องการให้เป็นสมาชิกของ VLAN นั้น ๆ
  • ตั้งค่าพอร์ตเป็น Tagged หรือ Untagged

    • Untagged: ใช้กับพอร์ตที่เชื่อมต่อกับอุปกรณ์ปลายทาง เช่น PC, Printer
    • Tagged: ใช้กับพอร์ตที่เชื่อมต่อกับอุปกรณ์เครือข่าย เช่น Router หรือ Switch ตัวอื่น



D-Link DGS-1100-08V2-3

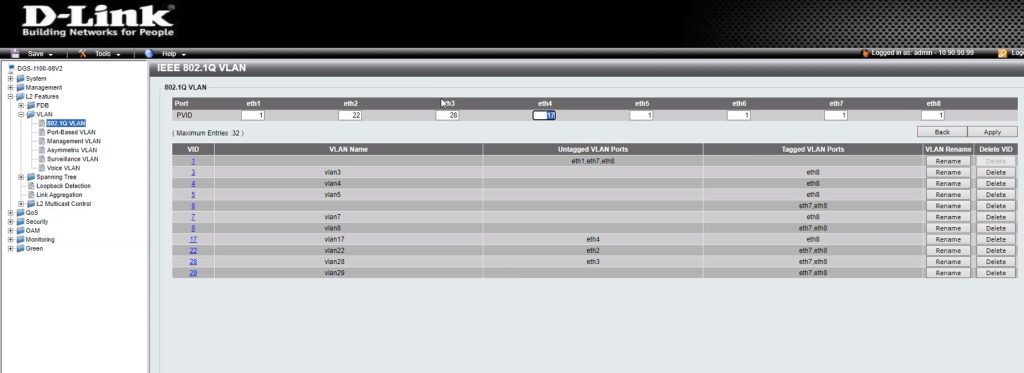

D-Link DGS-1100-08V2-4

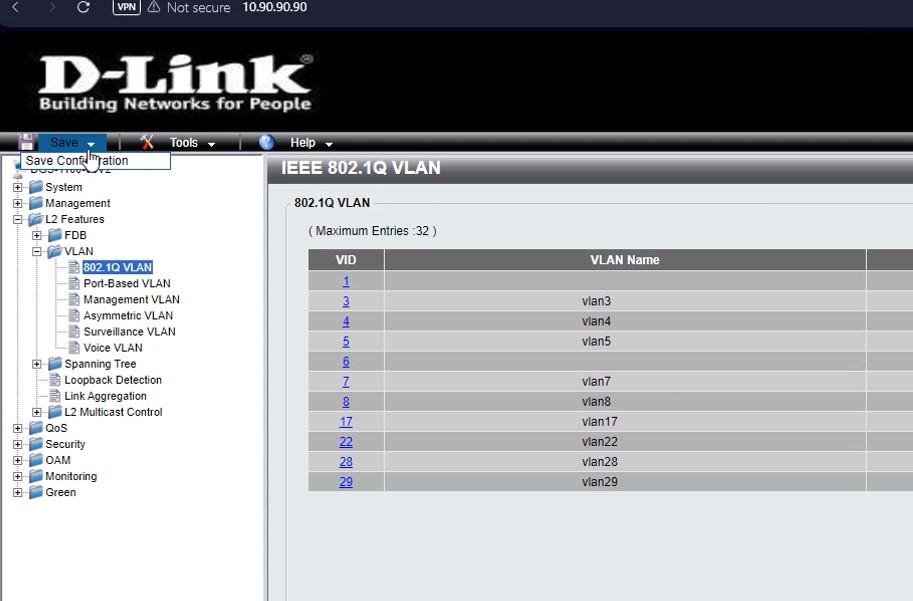

  • บันทึกการตั้งค่า

    • คลิก Apply หรือ Save Configuration

D-Link DGS-1100-08V2-5

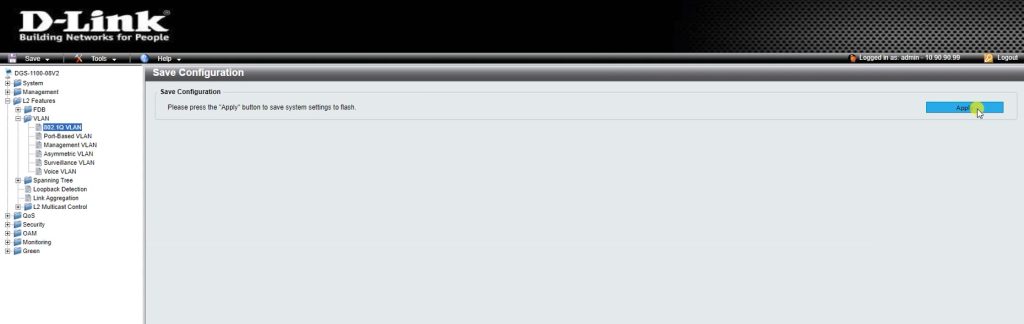

กด Apply

D-Link DGS-1100-08V2-6

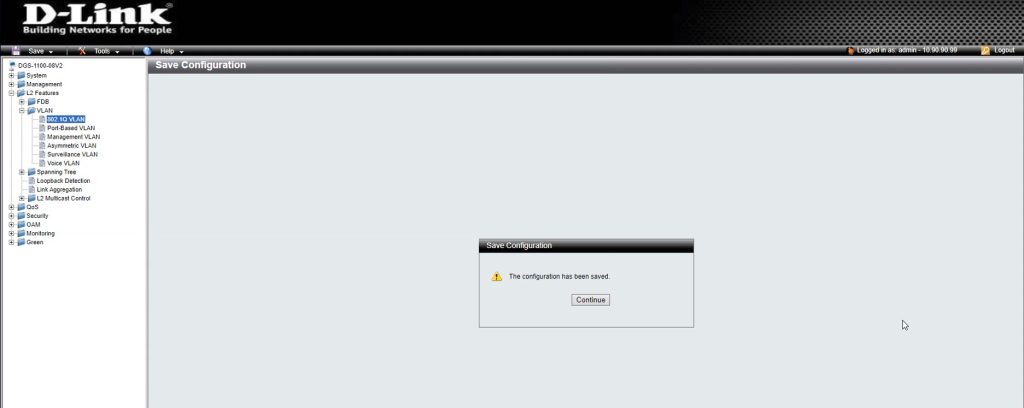

กด Continue

D-Link DGS-1100-08V2-7



  • ทดสอบการใช้งาน

    • มีอุปกรณ์อะไรบ้างที่ต้องใช้ VLAN เช่น PC, Server, Access Point ฯลฯ

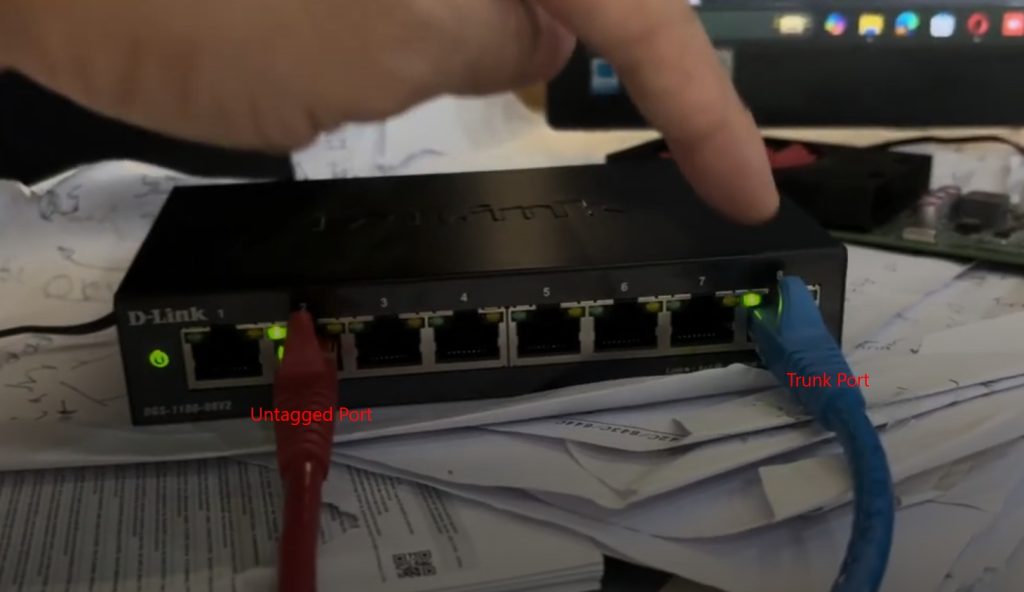

    • กำหนด VLAN ให้มีพอร์ตที่ใช้เป็น Trunk Port คือ Port 8
    • กำหนด Port 2  Untagged เป็น  VLAN  22  ต่อเข้าที่เครื่อง PC นั่นเอง



D-Link DGS-1100-08V2-8

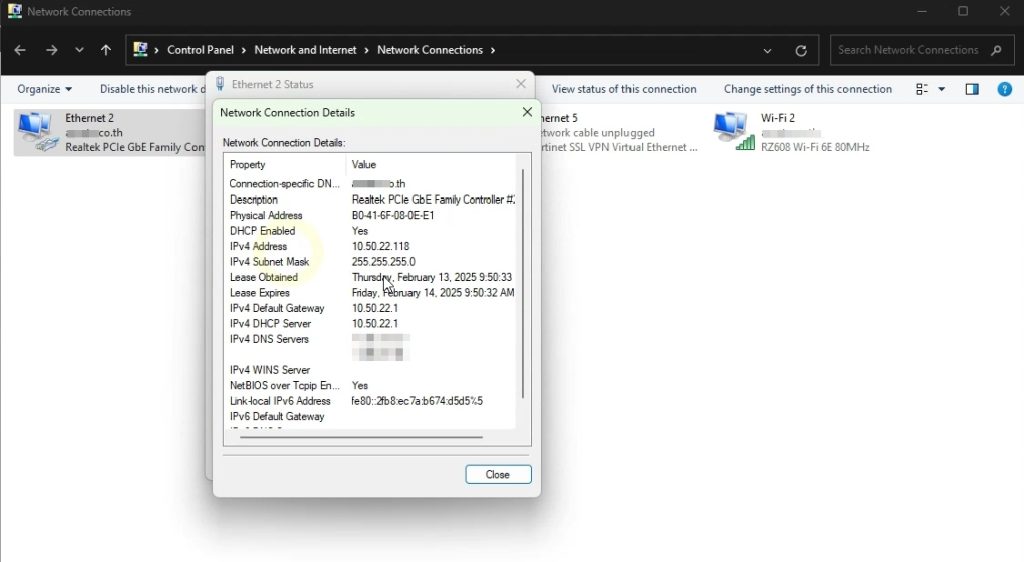

จะได้รับ IP Address ที่ถูกต้อง



D-Link DGS-1100-08V2-9
