ตั้งค่า HIKVISION 8 Port Gigabit Smart POE Switch จำนวน 8 ช่อง รุ่น DS-3E1510P-SI

Published on May 29, 2023
ตั้งค่า HIKVISION 8 Port Gigabit Smart POE Switch จำนวน 8 ช่อง รุ่น DS-3E1510P-SI

ตั้งค่า HIKVISION 8 Port Gigabit Smart POE Switch 8 Port Model DS-3E1510P-SI



Switch ซีรีส์ DS-3E15XXP เป็น Switch PoE เลเยอร์ 2 ซึ่งจ่ายไฟด้วย PoE ขั้นสูง เทคโนโลยีและการออกแบบเครือข่าย Gigabit  บนพื้นฐานของการเข้าถึงที่มีประสิทธิภาพสูง Switch  รองรับการจัดการเว็บ, โปรโตคอลการจัดการเลเยอร์ 2 ต่าง ๆ เช่น STP/RSTP, VLAN, L ink



Smart Managed 8-Ports Gigabit PoE Switch

8 x Gigabit PoE Ports

2 x Gigabit Fiber Optical Ports

IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE 802.3ab, IEEE 802.3z

Store-and-forward switching

PoE Watchdog ( auto detect and restart the cameras )

Ports For Long Distance 1 to 8 Ports (300M)

MAC Address table 8K

Switch capacity 20Gbps

Packet Forwarding Rate 14.88 Mbps

Interal Cache 4.1Mbits

Max. Port Power 30W

PoE power budget 110W

Max. power consumption 120W

Weight : 1.21kg

Dimension (LxHxD) 217.6mm x 108.55mm x 27.8mm

Power Supply 48VDC, 2.5A

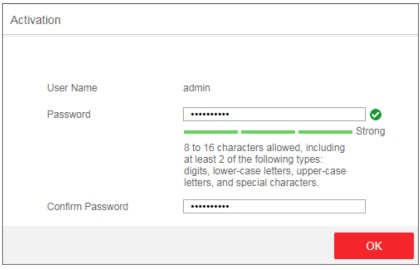

1.ก่อนคุณเริ่ม คอมพิวเตอร์และสวิตช์อยู่ในส่วนเครือข่ายเดียวกัน  จากนั้นเปิดโปรแกรม SADP เพื่อทำการลงทะเบียน ตั้งค่าใส่ Password ตั้ง Ip address ให้เรียบร้อย



SADPHIKVISION

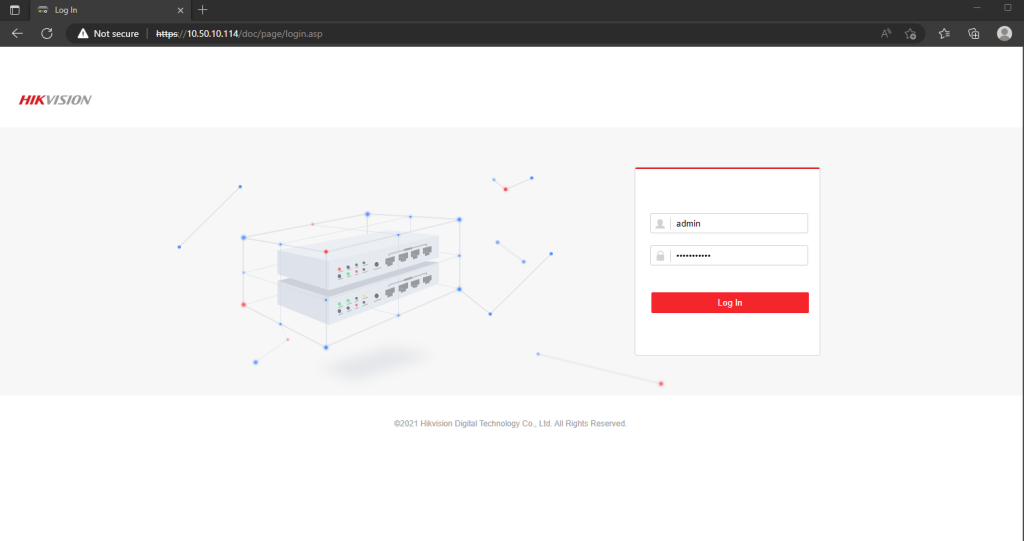

2. เข้าเว็บเบราเซอร์ ใส่  Ip address ที่ตั้งไว้  แล้วใส่ User (admin), Password (ที่ตั้งไว้)



HIKVISION 8 Port Gigabit Smart POE Switch1

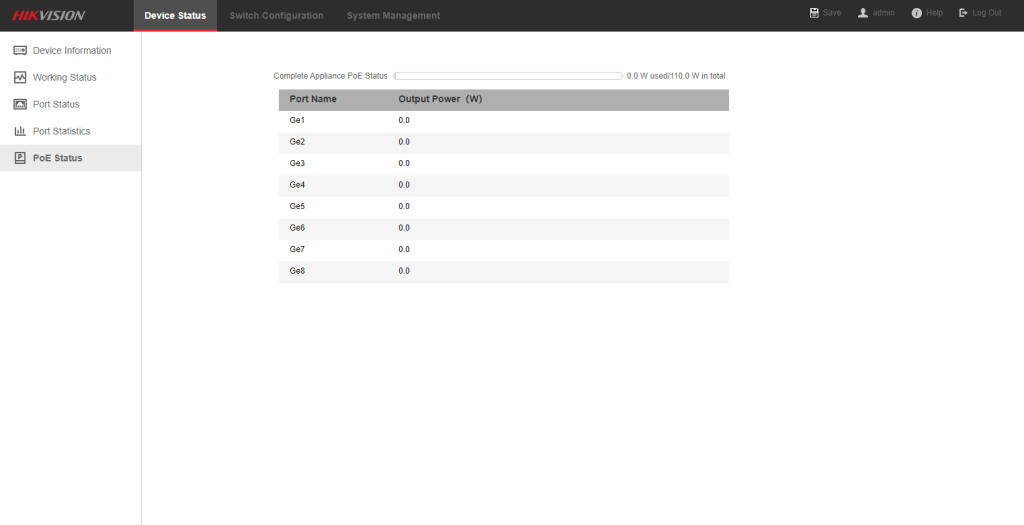

3. เมื่อเข้าสู่ระบบจะมาที่หน้า Device Status



HIKVISION 8 Port Gigabit Smart POE Switch2

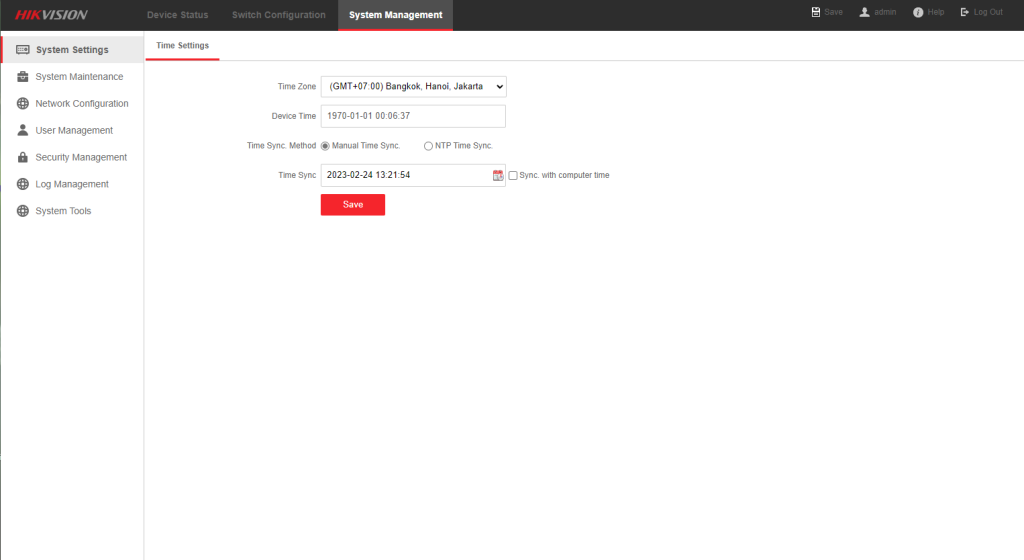

4. หน้า System Management เข้าจัดการตั้งค่า โซนเวลา / วันเดือนปี



HIKVISION 8 Port Gigabit Smart POE Switch

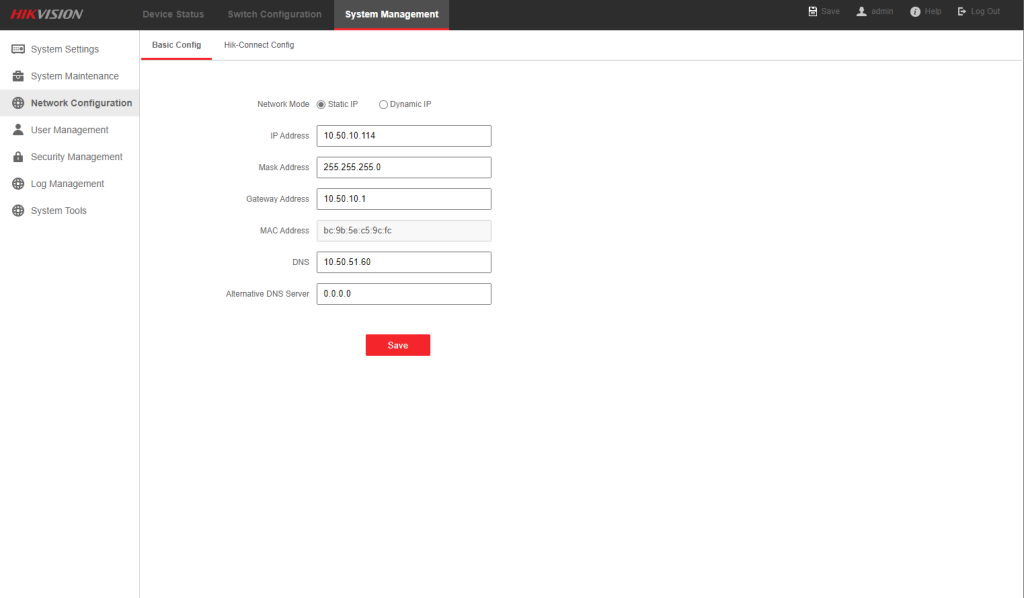

5. หน้า System Management เข้าจัดการตั้งค่า  IP Address



HIKVISION 8 Port Gigabit Smart POE Switch

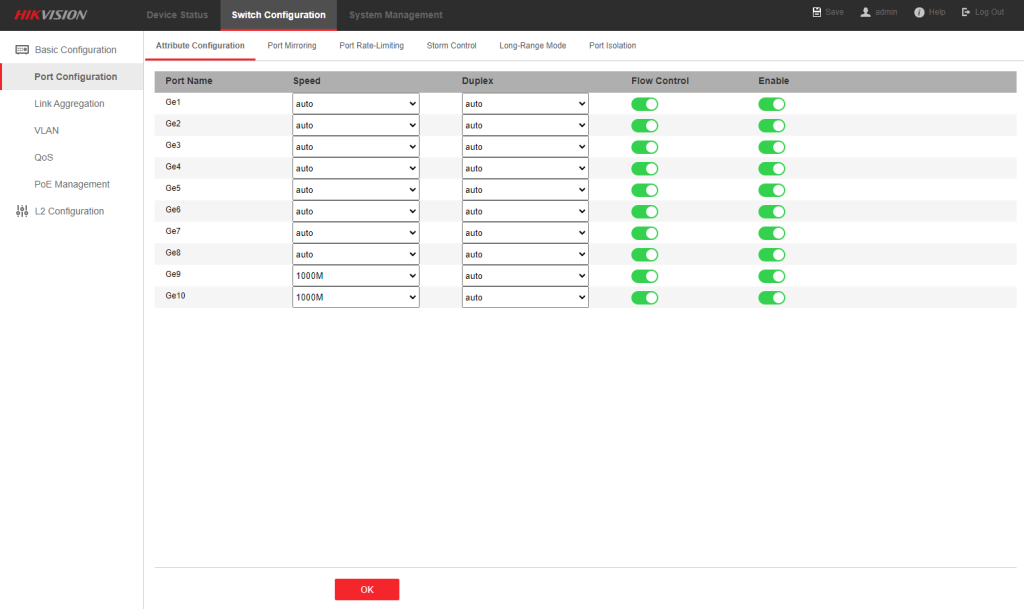

6. หน้า Switch Configuration  -> Port Configuration



HIKVISION 8 Port Gigabit Smart POE Switch

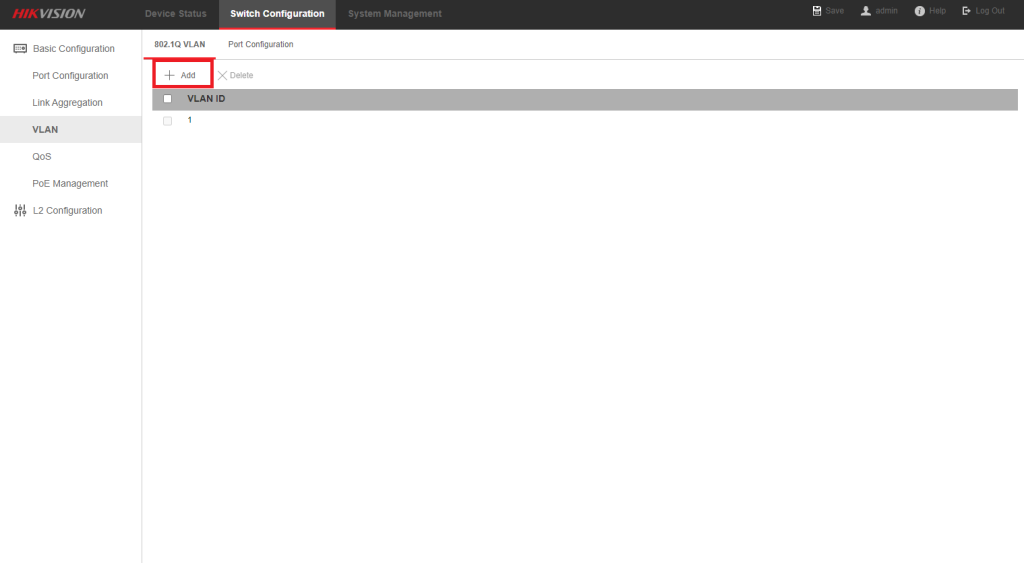

7. หน้า Switch Configuration  -> Vlan  จัดการเพิ่ม Vlan ID คลิกปุ่ม Add



HIKVISION 8 Port Gigabit Smart POE Switch

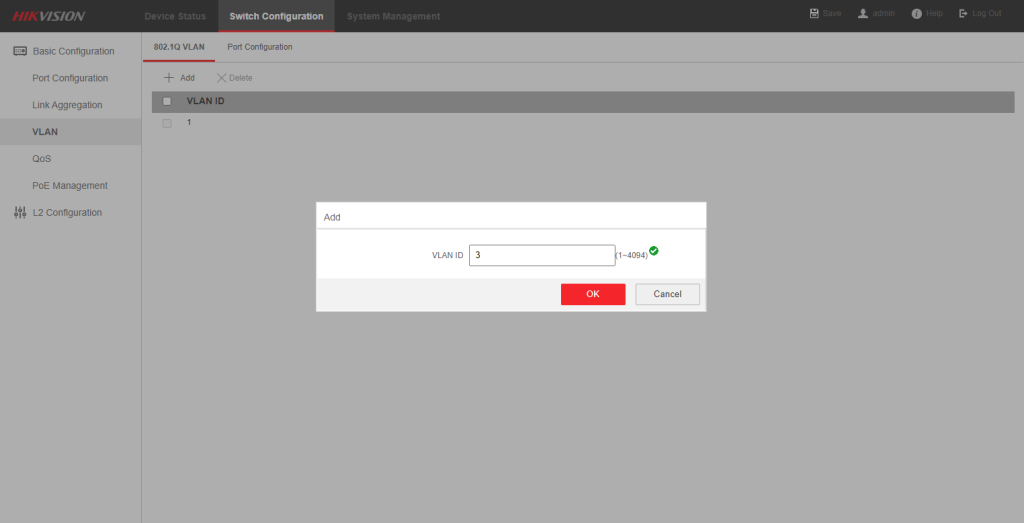

8. เพิ่ม Vlan ID จากนั้นคลิกปุ่ม   OK



HIKVISION 8 Port Gigabit Smart POE Switch

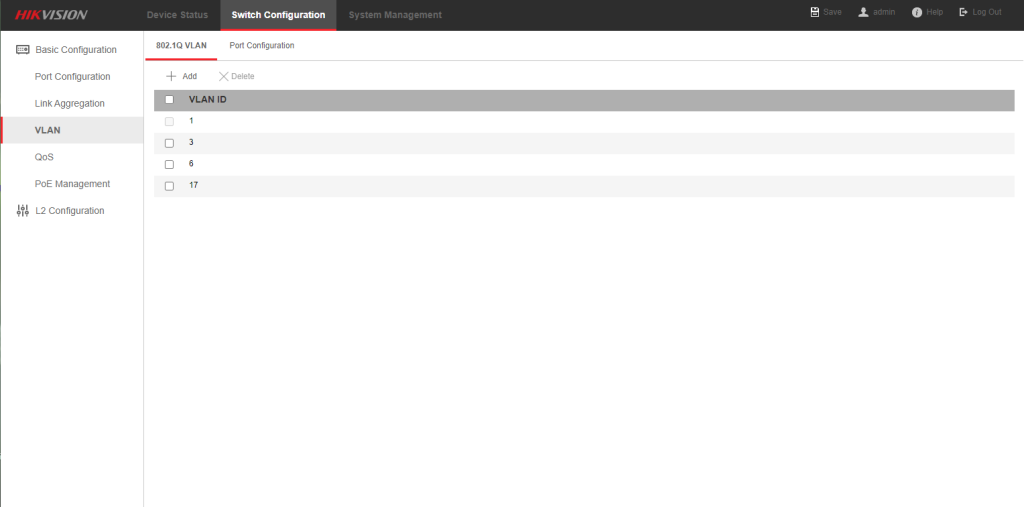

9. จะได้  Vlan ID



HIKVISION 8 Port Gigabit Smart POE Switch

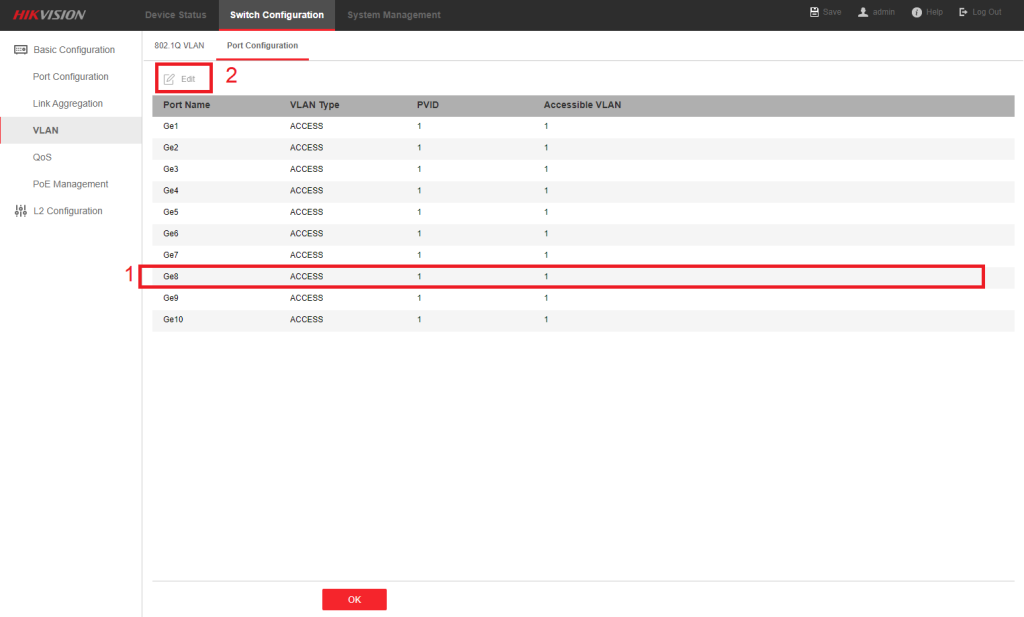

10. จากนั้นมาแท็ป Vlan Configuration  กำหนด Trunk port กำหนด Vlan ID ตาม Port ต่าง ๆ  ให้เลือก Port name ที่ต้องการ จากนั้นคลิกปุ่ม Edit



HIKVISION 8 Port Gigabit Smart POE Switch

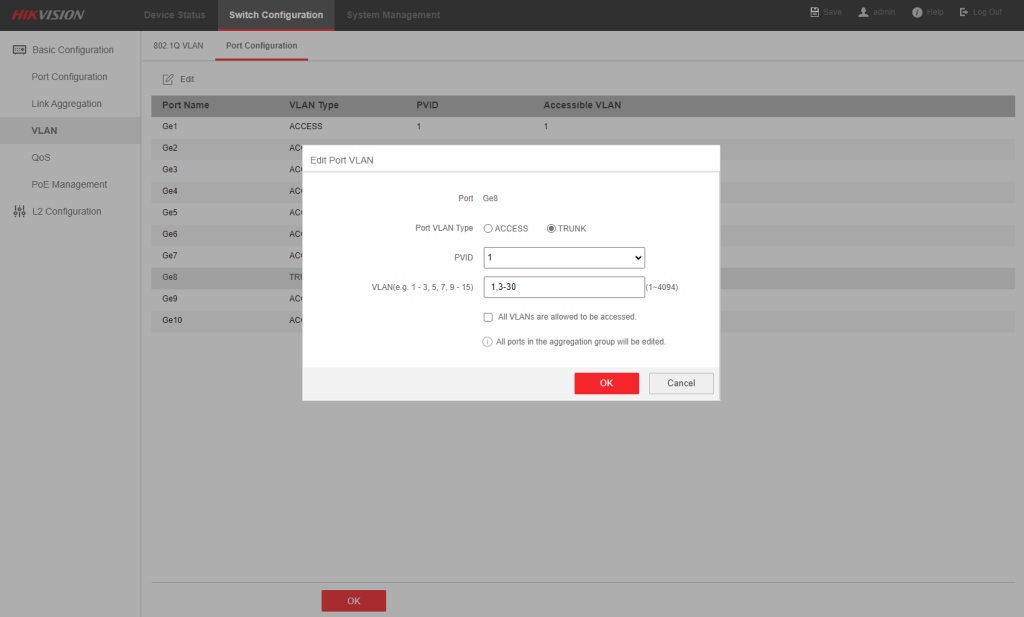

11. จัดการกำหนด Trunk port บน Port number ที่ต้องการระบุไว้ จากนั้นคลิกปุ่ม OK



HIKVISION 8 Port Gigabit Smart POE Switch

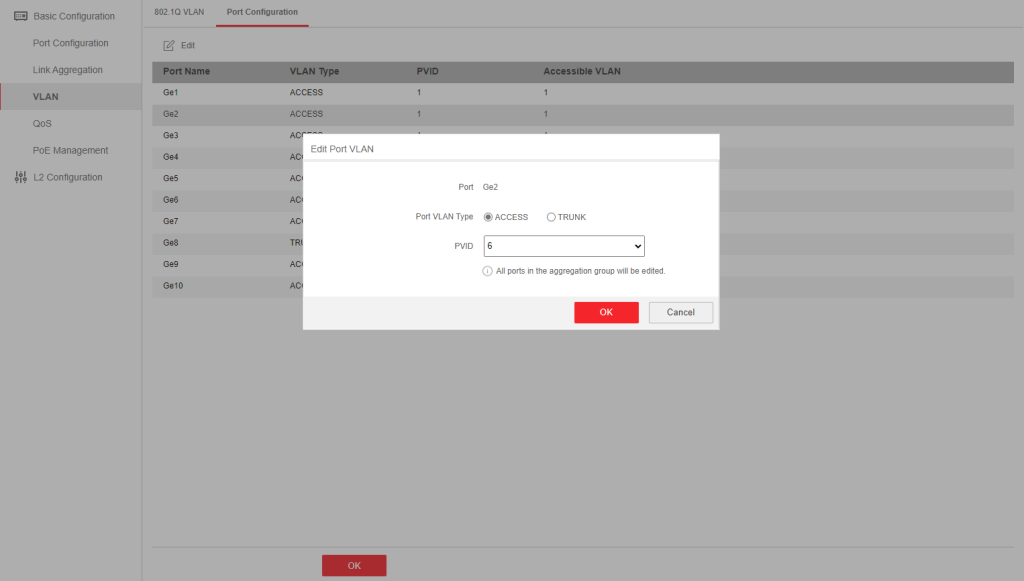

12. จัดการกำหนด Access port (Vlan ID) บน Port number ที่ต้องการระบุไว้ จากนั้นคลิกปุ่ม OK  (ทำเหมือนข้อ 10 )



HIKVISION 8 Port Gigabit Smart POE Switch

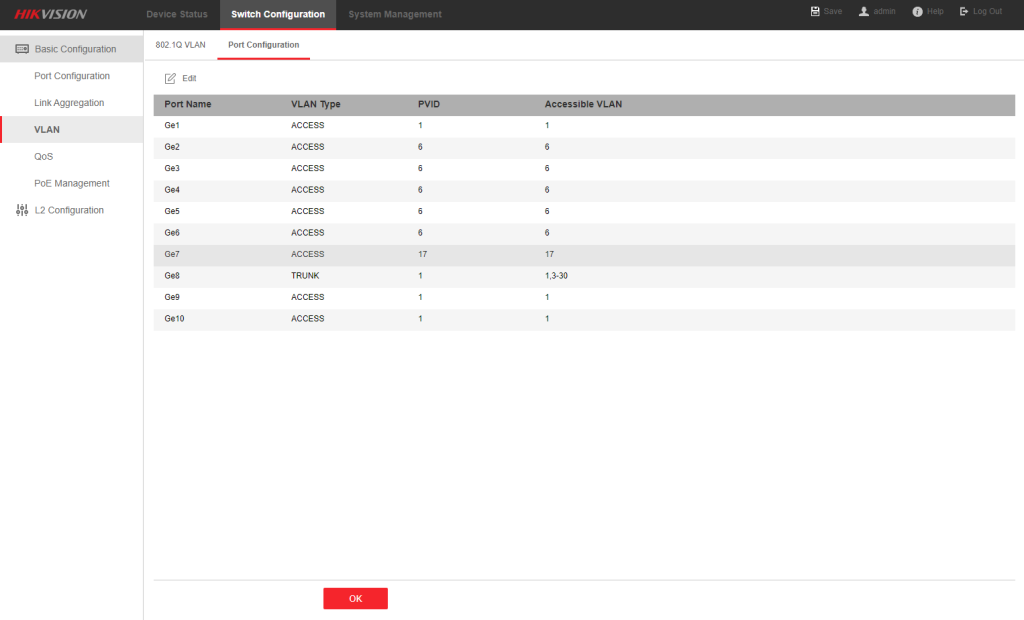

13. จะได้ Trunk port  และ Access port (Vlan ID) บน Port number ที่ต้องการระบุไว้



HIKVISION 8 Port Gigabit Smart POE Switch

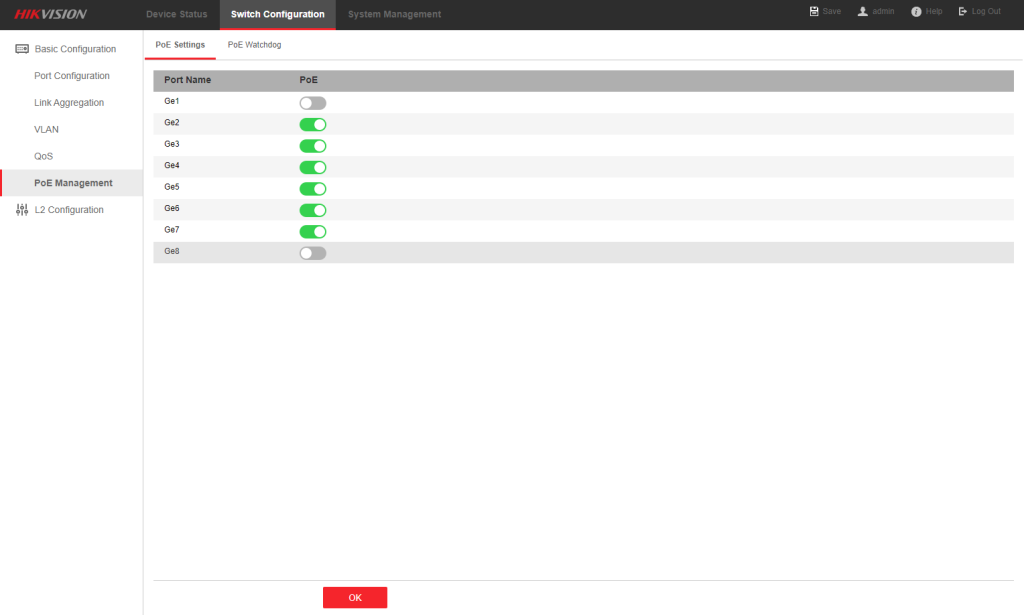

14. หน้า Switch Configuration  -> PoE Management จัดการปิด – เปิด PoE (การจ่ายไฟไปยังอุปกรณ์ต่าง ๆ แต่ รุ่นนี้ ไม่ต้องปิดก็ได้เพราะรุ่นนี้ ปรับโหมดอัติโนมัติ) ทำโดยการเลือกปุ่มปิด-เปิด เท่านั้น



HIKVISION 8 Port Gigabit Smart POE Switch
