รีวิวการตั้งค่า Zyxel XGS1210-12 จิ่วแต่แจ่ว!

Published on June 29, 2023
รีวิวการตั้งค่า Zyxel XGS1210-12 จิ่วแต่แจ่ว!

Network Switch  Zyxel XGS1210-12  ที่มีความจุ 12 พอร์ต ใช้สำหรับการเชื่อมต่ออุปกรณ์เครือข่ายหลาย ๆ ตัวเข้าด้วยกัน มีรูปแบบตั้งต้นแบบ Gigabit Ethernet ซึ่งรองรับความเร็วถึง 1000 Mbps มีรูปแบบการเชื่อมต่อแบบ SFP (Small Form-factor Pluggable) ที่สามารถใช้งานกับโมดูล SFP

มีคุณสมบัติการทำงานในการจัดการเครือข่ายที่หลากหลาย เช่น การจัดการผ่านเว็บเบราว์เซอร์ (Web-based Management) เพื่อการตั้งค่าและการจัดการเบื้องต้น รองรับ Virtual LAN (VLAN) ในการแยกแยะการจัดการเครือข่าย ควบคุมแบนด์วิดธ์ (Bandwidth Control) การรองรับความปลอดภัยเบื้องต้น เช่น Access Control Lists (ACLs) และการป้องกันการโจมตีแบบหลายรูปแบบ (DoS/DDoS Protection)

เหมาะสำหรับการใช้งานในองค์กรขนาดเล็กถึงกลาง หรือที่บ้านที่ต้องการการเชื่อมต่อเครือข่ายที่มีความเร็วสูง มีความน่าเชื่อถือมีความยืดหยุ่นในการจัดการ และกำหนดค่าต่าง ๆ ตามความต้องการของผู้ใช้งาน



ZyXEL 12-Port Web-Managed Multi-Gigabit Switch with 2-Port 2.5G and 2-Port 10G SFP+ (XGS1210-12)

  • 8 x RJ-45 10/100/1000 Mbps Ethernet port with metal shielding
  • 2 x RJ-45 100/1000/2500 Mbps Ethernet port with metal shielding
  • 2 x SFP+
  • Switching capacity : 66 Gbps
  • Forwarding rate : 49 Mpps
  • MAC address table : 16000



การตั้งค่า Zyxel XGS1210-12 สามารถทำได้โดยทำตามขั้นตอนต่อไปนี้:

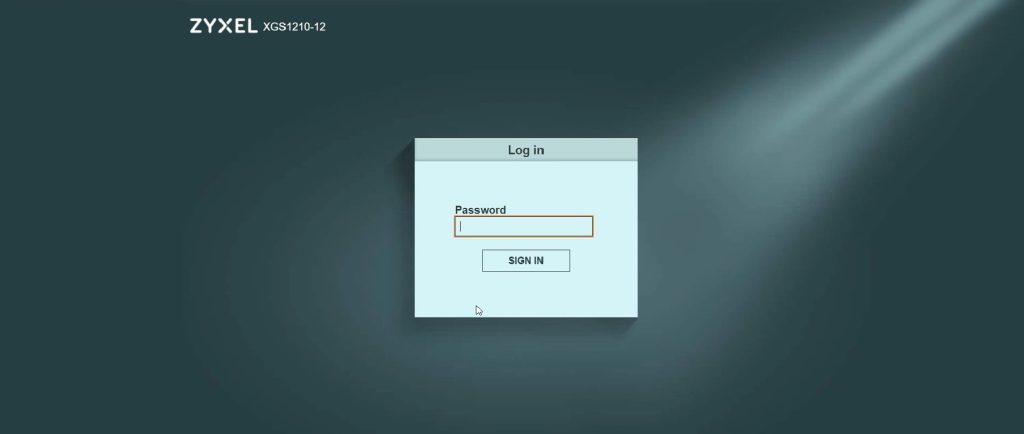

Zyxel XGS1210-12-1



1.  เชื่อมต่อคอมพิวเตอร์ของคุณกับ Switch Zyxel XGS1210-12  ผ่านทางพอร์ต Ethernet ด้วยสายแลน (Ethernet cable)  โดยต้องการตั้งค่า IP address ให้อยู่ใน class เดียวกัน เช่น 192.168.1.x กับ Zyxel XGS1210-12 (192.168.1.1)

จากนั้นเปิดเว็บเบราว์เซอร์บนคอมพิวเตอร์ของคุณ และป้อน IP address ของ Zyxel XGS1210-12 ลงในแถบที่อยู่ (Address bar). โดยค่าเริ่มต้นของ Zyxel XGS1210-12  คือ 192.168.1.1 หากคุณได้เปลี่ยนแปลง IP address ก็ให้ป้อน IP address ที่คุณได้กำหนดไว้ จากนั้น กรอก user/pass (user password defaults = admin : admin) แล้วคลิก Log in



Zyxel XGS1210-12-2



2. ระบบจะให้เปลี่ยน  Password  จากนั้นคลิก  Apply



Zyxel XGS1210-12-1



3. เข้าสู่ระบบ

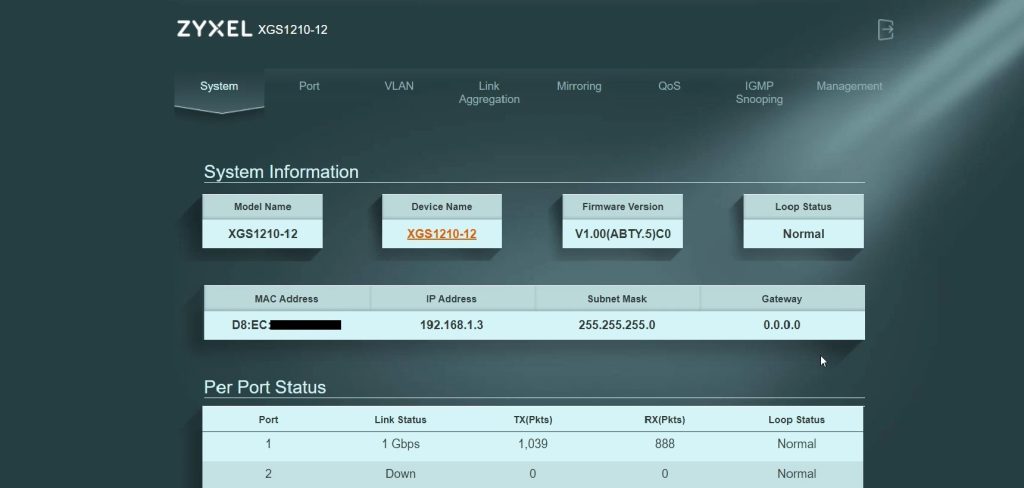

Zyxel XGS1210-12-4



4. หน้าแดชบอร์ด  Switch TL-SG3428X



Zyxel XGS1210-12-5

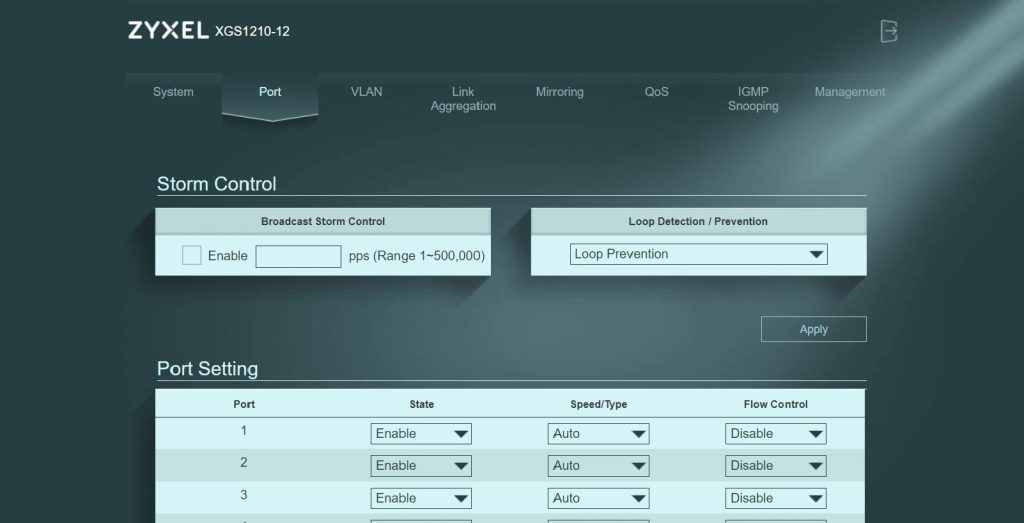

5. หน้า Port

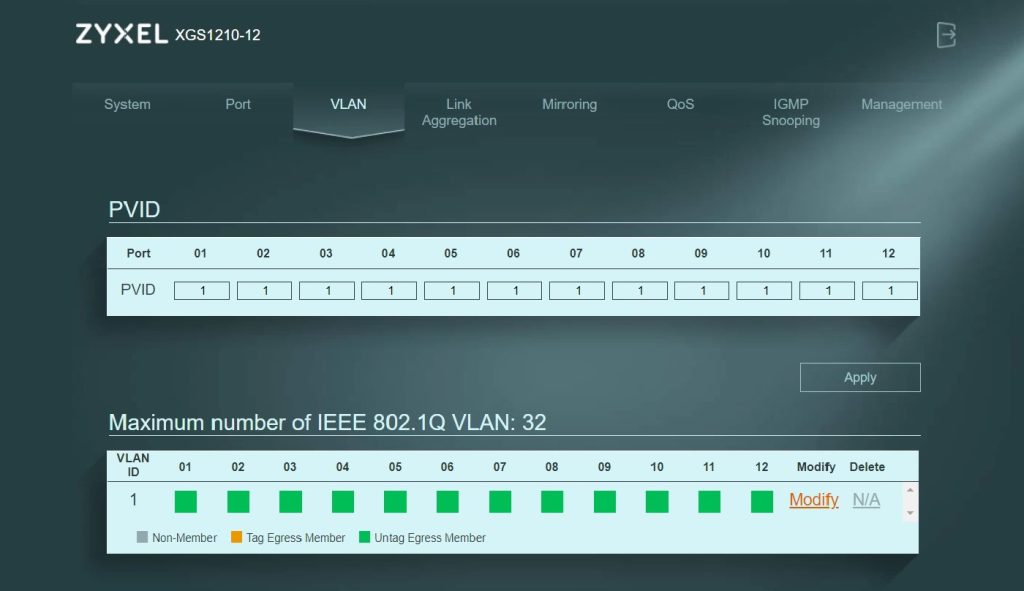

Zyxel XGS1210-12-6



6. หน้า VLAN

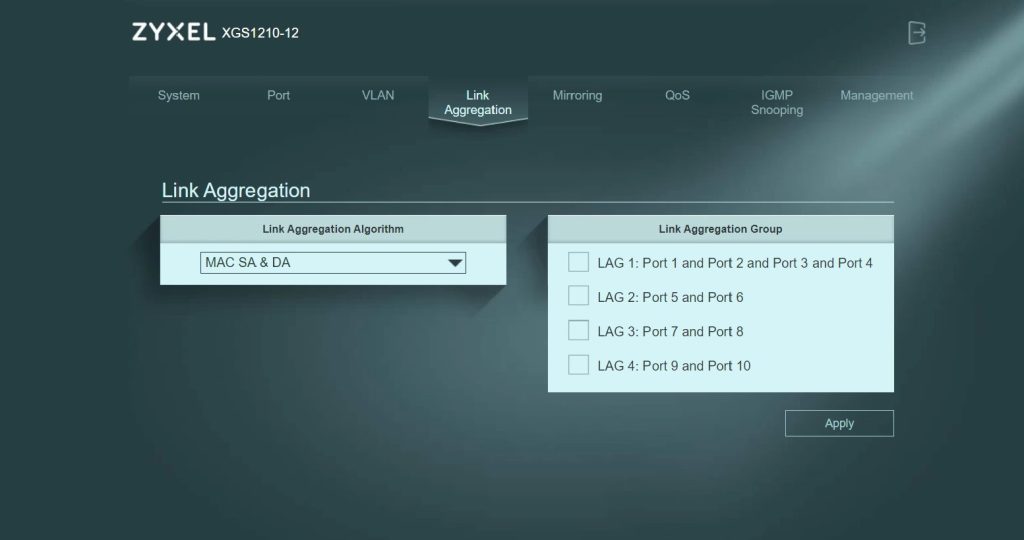

Zyxel XGS1210-12-7



7. หน้า Link Aggregation

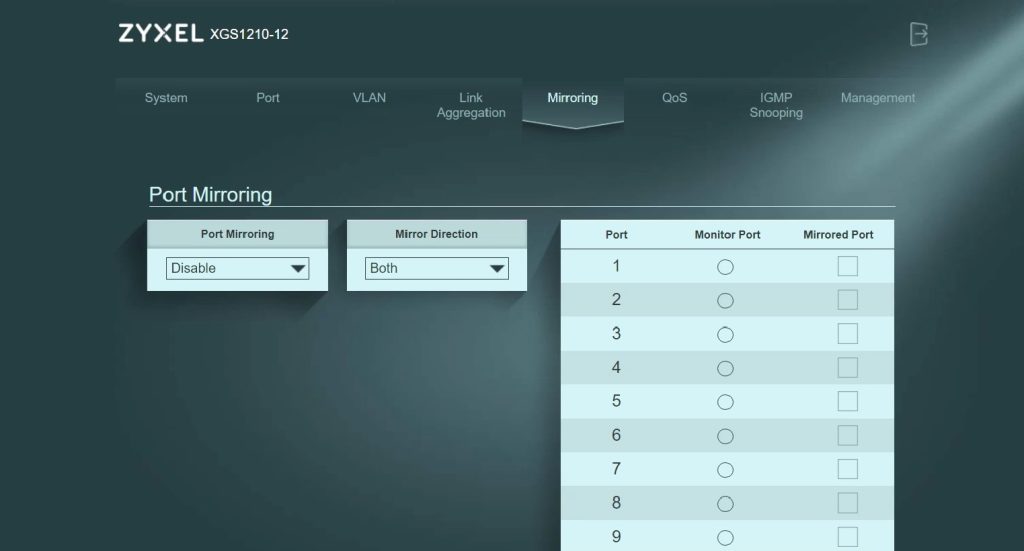

Zyxel XGS1210-12-8



8. หน้า Mirroring



Zyxel XGS1210-12-9

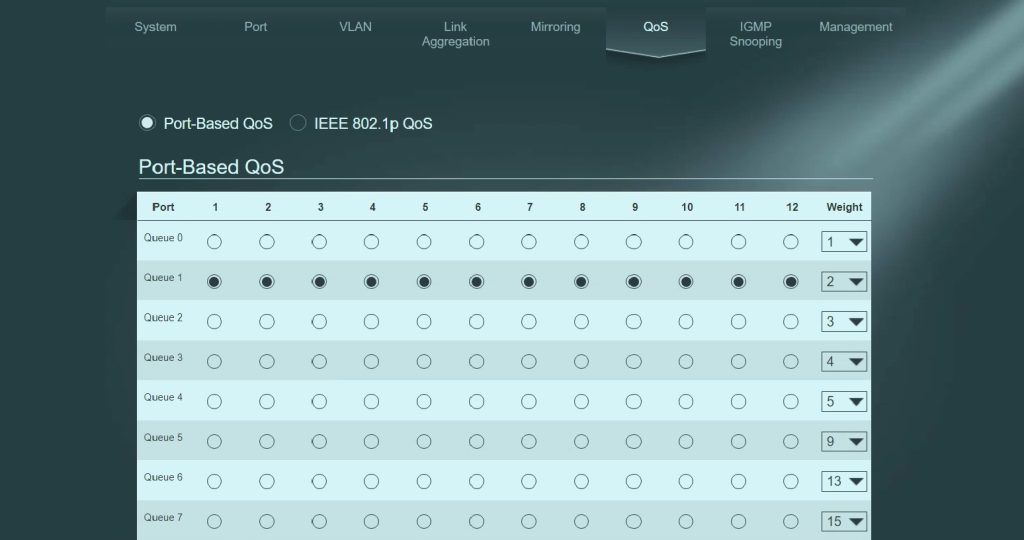

9. หน้า QoS



Zyxel XGS1210-12-10

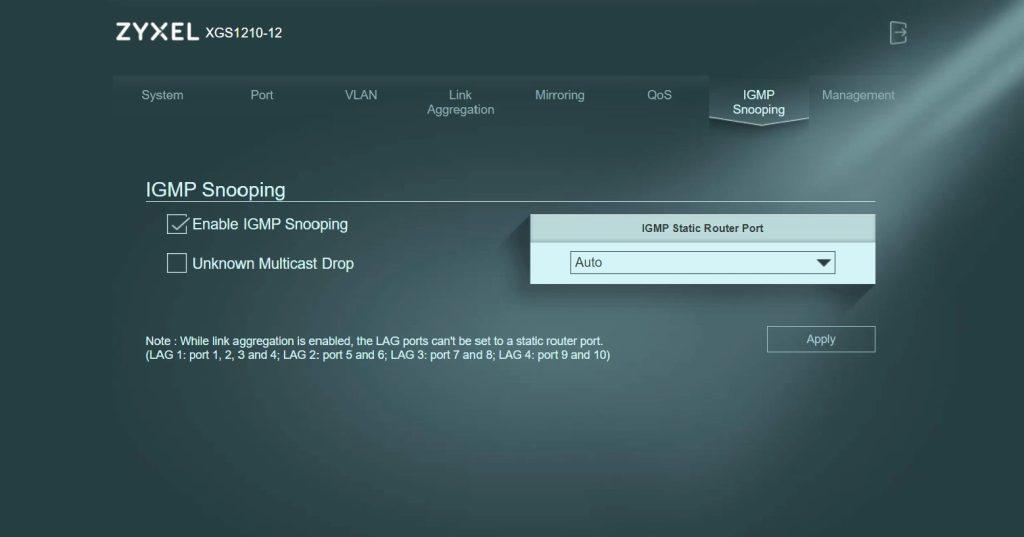

10. หน้า IGMP Snooping

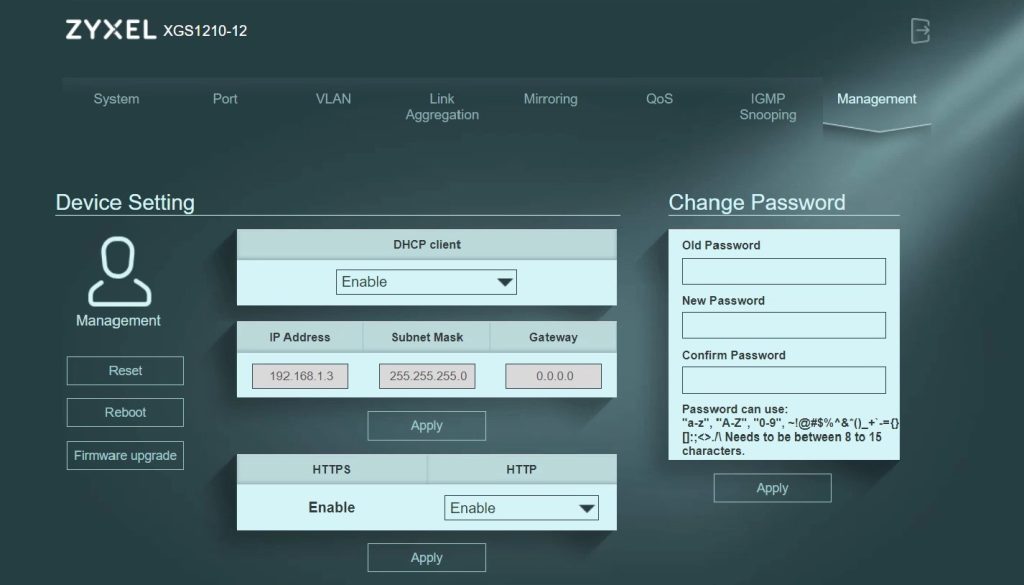

Zyxel XGS1210-12-11



11. หน้า Management  หน้านี้สามารถจัดการเปลี่ยน IP address เครื่องได้เลย
*** สำคัญมาก กอไก่ล้านตัว อย่าลืมทำการ Upgrade Firmware   ก่อนจะตั้งค่าอื่น ๆ

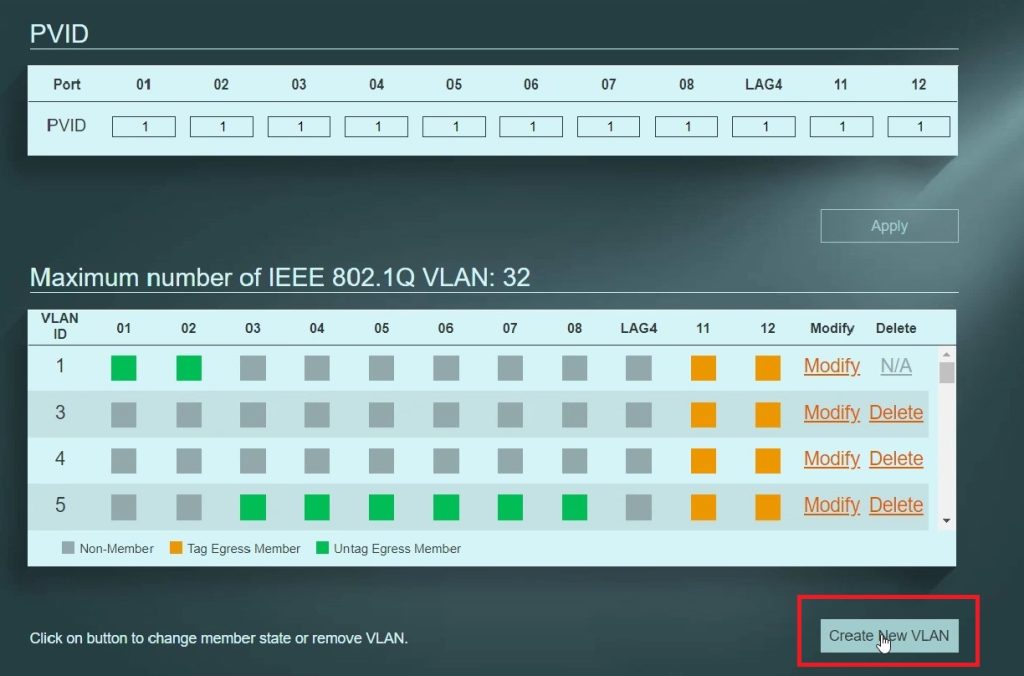

Zyxel XGS1210-Create New VLAN



12. จัดการ VLAN  โดยมาที่หน้า VLAN จะทำการเพิ่ม VLAN ID ให้คลิกปุ่ม  Create New VLAN



Zyxel XGS1210-Create New VLAN

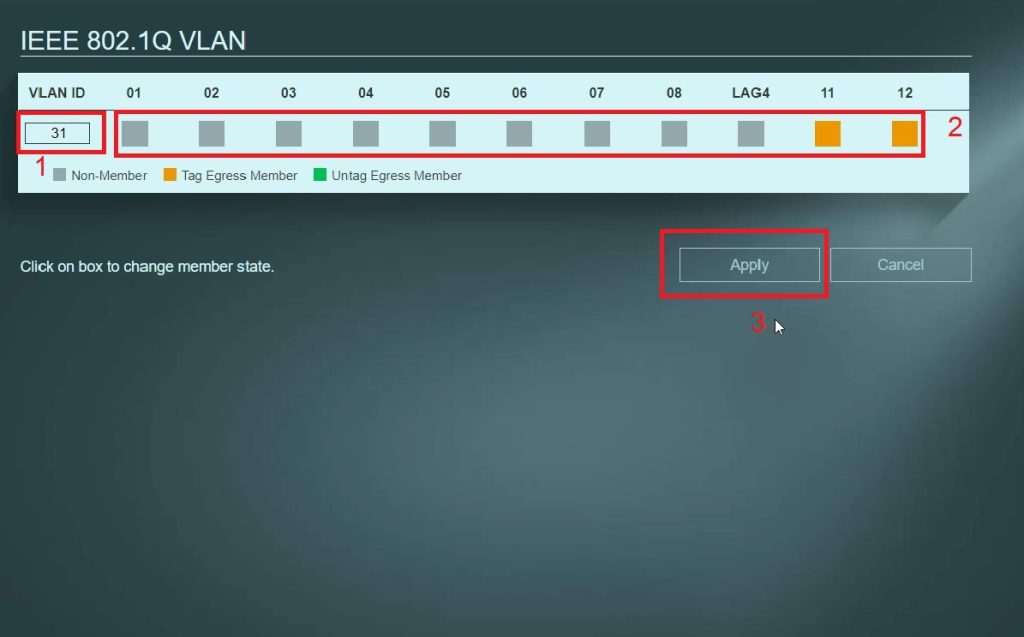

13. ทำการเพิ่ม VLAN ID  แล้วเลือก Untagged Port และ Tagged  Port  จากนั้นคลิกปุ่ม  Apply

Untagged Port คือ การกำหนดให้ VLAN ID  ไปใช้งานเป็นลักษณะ Access เมื่อมีไว้ทำอะไรเชื่อมต่อไปยังเครื่องปลายทาง เช่น เครื่องคอมพิวเตอร์ หรือ workstation นั้น ๆ จะได้รับ IP address ได้ทันทีTagged  Portคือ  การกำหนด ให้ VLAN ID  ไปใช้งานเป็นลักษณะ Trunk Port เมื่อมีไว้ทำอะไรเชื่อมต่ออุปกรณ์ที่รองรับ ระบบVlan ใช้งาน เช่น Switch ( Tagged  Port  จะไม่แจก ip  หากไม่ถูกใช้งานผ่าน vlan id)



Zyxel XGS1210-Create New VLAN

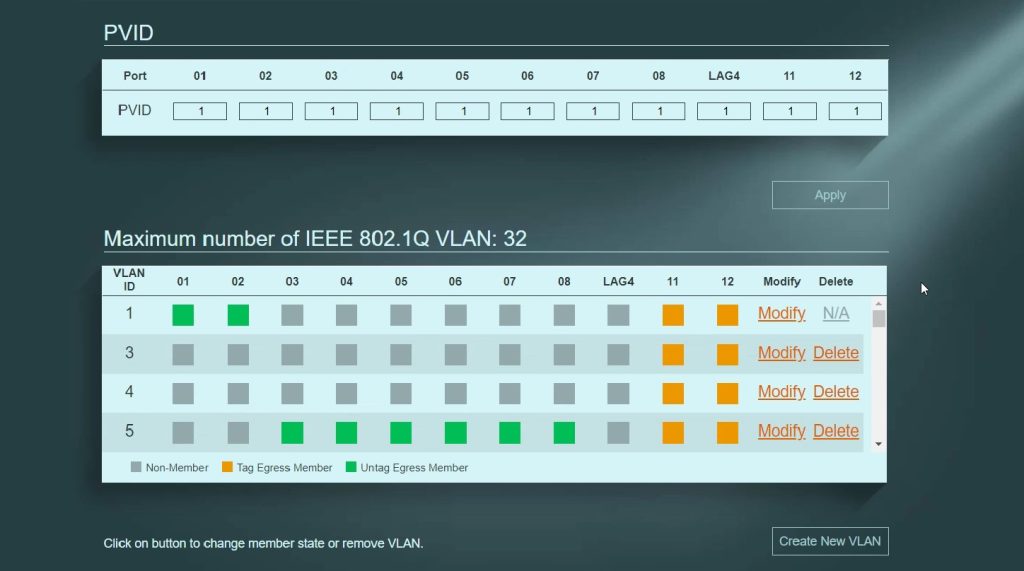

14. จะได้ VLAN   ที่ต้องการ หากต้องการแก้ไขการ Untagged Port หรือ Tagged  Port  สามารถคลิกปุ่ม Modify

Zyxel XGS1210-Link Aggregation

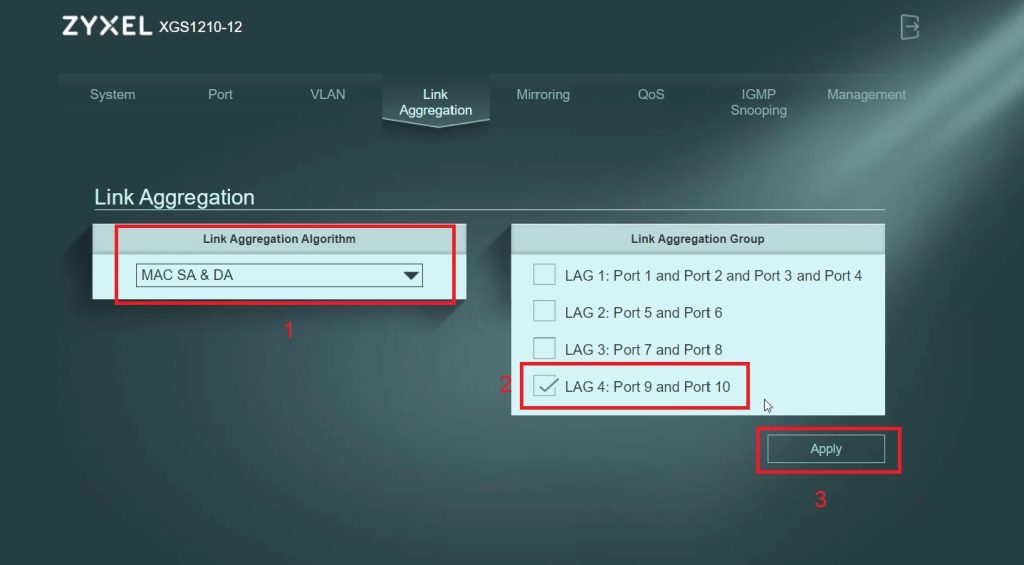

15. การรวม Port Trunking เข้าด้วยกันเพื่อเพิ่มประสิทธิภาพและความเชื่อถือในระบบเครือข่ายเป็นโปรโตคอลพิเศษ หรือเรียกว่า Link Aggregation Control Protocol (LACP) สามารถทำได้โดยมาที่หน้า Link Aggregation แล้วเลือกรวม  Port เหมือนตัวอย่าง จะรวม Port 9 กับ port 10 เข้าด้วยกัน

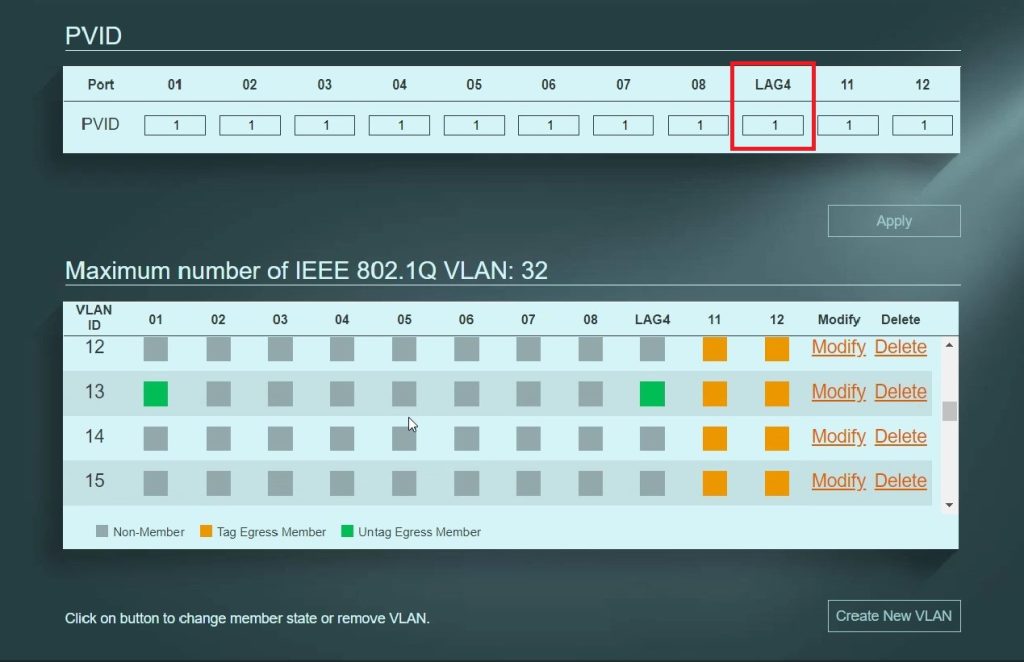

Zyxel XGS1210-Link Aggregation

16. แสดง Link Aggregation Control Protocol (LACP)



AVESTA  ให้บริการทั้งงานขายระบบ System , Networks  ติดตั้ง อัพเกรด Configure และอื่น ๆ หากท่านมีคำถามสามารถติดต่อเพื่อขอข้อมูลเกี่ยวกับการบริการของเราได้ตลอดเวลา ด้วยประสบการณ์ยาวนานนับสิบปี
