ในระบบ Virtualization สมัยใหม่ การเพิ่มประสิทธิภาพการเชื่อมต่อเครือข่ายและการเข้าถึงฮาร์ดแวร์โดยตรงเป็นสิ่งสำคัญ โดยเฉพาะในงานที่ต้องการ Bandwidth สูง หรือ Latency ต่ำ เช่น ระบบฐานข้อมูลขนาดใหญ่, AI/ML หรือ Virtual Desktop Infrastructure (VDI) หนึ่งในเทคโนโลยีที่ช่วยได้คือ SR-IOV (Single Root I/O Virtualization) ซึ่งทำให้สามารถแบ่ง Physical NIC ออกเป็นหลาย Virtual Function (VF) เพื่อมอบให้กับ VM ได้โดยตรง ลดภาระการทำงานของ Hypervisor ลงอย่างมาก

ในขณะเดียวกันเทคนิค PCI Passthrough ก็เป็นอีกทางเลือกที่ให้ VM เข้าถึงอุปกรณ์ PCIe เช่น GPU หรือ NIC ได้โดยตรงผ่าน VFIO (Virtual Function I/O) ซึ่งมีประโยชน์อย่างยิ่งในการเพิ่มประสิทธิภาพสำหรับงานเฉพาะทาง

บทความนี้จะอธิบายวิธีการตั้งค่า SR-IOV สำหรับ NIC รวมถึง PCI/GPU Passthrough บน Proxmox VE  ซึ่งเป็นเวอร์ชันล่าสุด ณ ปัจจุบัน โดยจะครอบคลุมตั้งแต่การตั้งค่า Kernel Module, การปรับแต่ง BIOS, การกำหนด IOMMU, ไปจนถึงการเพิ่ม Virtual Function ให้กับ VM อย่างถูกต้อง

ตัวอย่างการทำ GPU Passthrough บน Proxmox VE

1. เช็ก BIOS และเปิดการตั้งค่าที่จำเป็น
– เข้า BIOS ของเครื่องเซิร์ฟเวอร์

เปิดใช้งาน

• VT-d (สำหรับ Intel) หรือ AMD-Vi (สำหรับ AMD)
• SR-IOV

หมายเหตุ ซึ่งท่าน จะต้องเปิดใช้งาน Intel Virtualization / Intel VT-d และ SR-IOV ใน NIC ผ่าน BIOS ก่อน

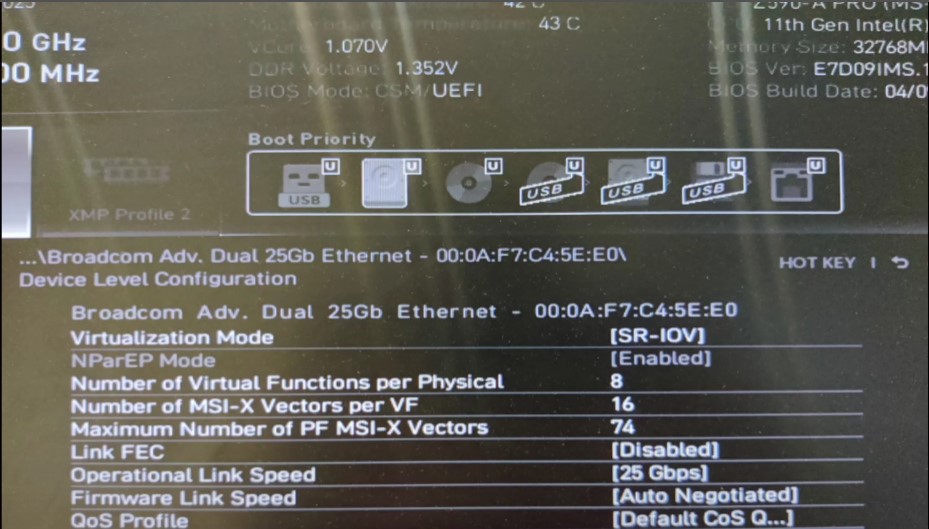

เปิดใช้งาน SR-IOV

2. การเตรียม ISO ที่สามารถบูต Proxmox VE เพื่อติดตั้งให้เรียบร้อย  พร้อมเข้าสู่ระบบ

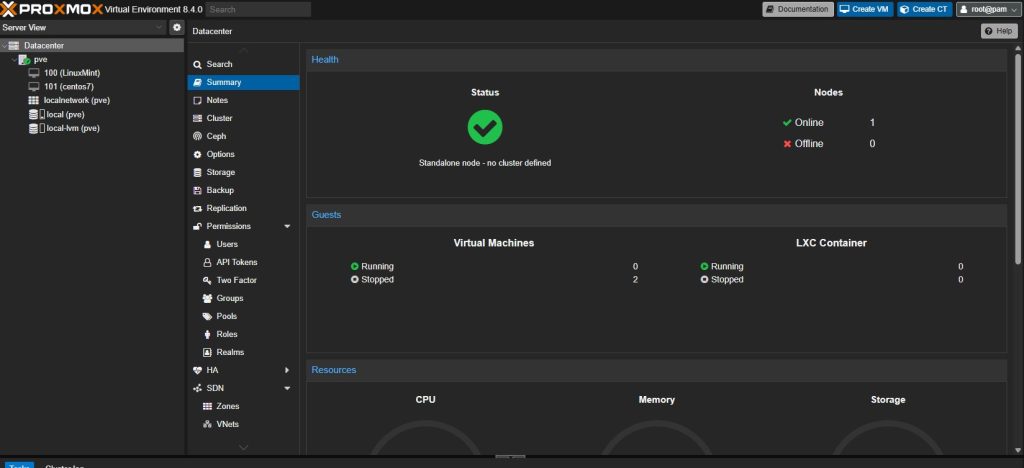

หน้าแดชแบอด Proxmox VE

3. การตรวจสอบการสนับสนุน IOMMU

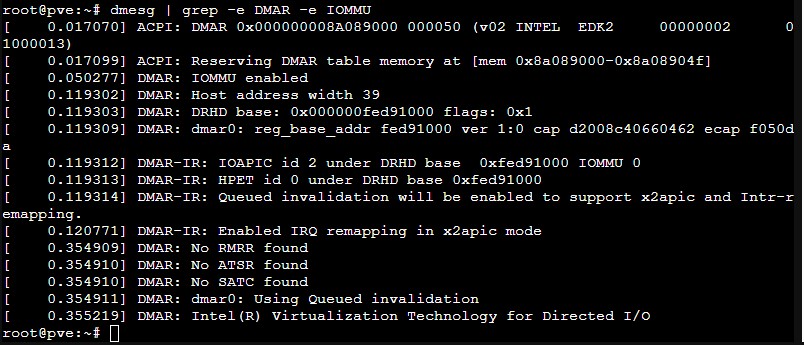

สามารถตรวจยืนยันว่า IOMMU เปิดใช้งานอยู่หรือไม่โดยใช้ Shell ของ Proxmox ด้วยคำสั่งต่อไปนี้:

# dmesg | grep -e DMAR -e IOMMU

# dmesg | grep 'remapping'

*** หาก IOMMU ไม่แสดงเป็นเปิดใช้งาน ให้ไปทำการเปิดใช้งาน SR-IOV ที่  BIOS  ให้เรียบร้อย

4. การกำหนดค่า Proxmox

เมื่อติดตั้ง Proxmox แล้ว ให้ล็อกอินเข้าสู่ระบบ และเพิ่มพารามิเตอร์การบูตเคอร์เนล  “intel_iommu=on” และ “iommu=pt” ใน /etc/default/grub:

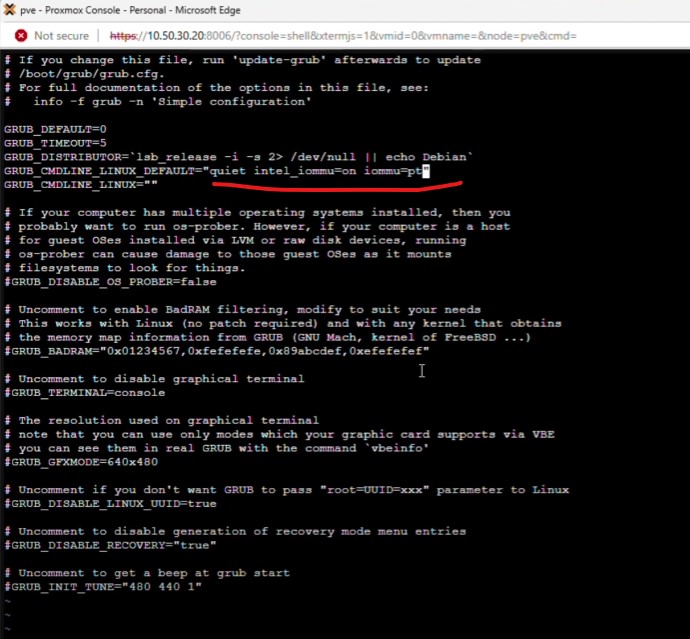

 # vi /etc/default/grub

ทำการเพิ่มพารามิเตอร์ บรรทัดนี้

 GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt"

** อย่าลืม save

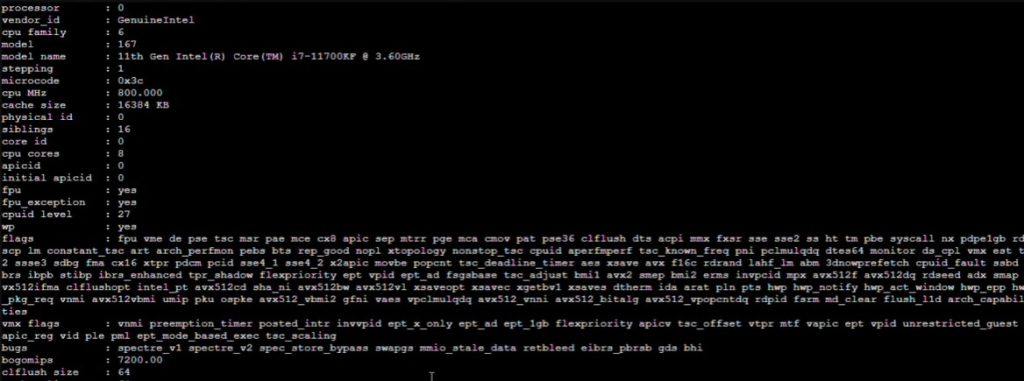

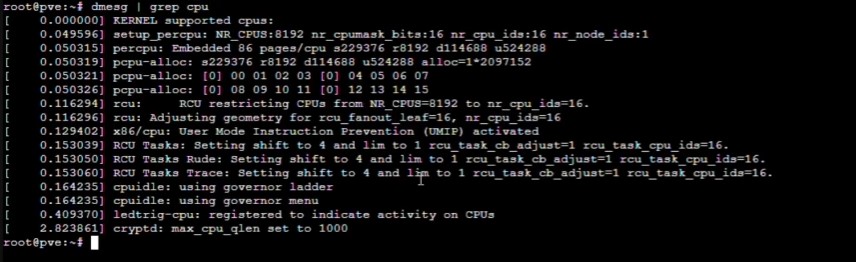

เช็ค cpu

 # dmesg | grep cpu

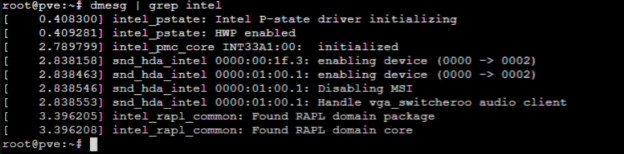

 # dmesg | grep intel

 # more /proc/cpuinfo

รันคำสั่ง “update-grub” หลังจากทำการเปลี่ยนแปลงที่จำเป็นเพื่อใช้การเปลี่ยนแปลง

 # update-grub

เข้าเพิ่ม Kernel Modules สามารถทำได้โดยเพิ่มโมดูลเหล่านี้ลงใน ‘ /etc/modules ‘ **ทำหน้าที่เป็นตัวกลางส่งผ่าน

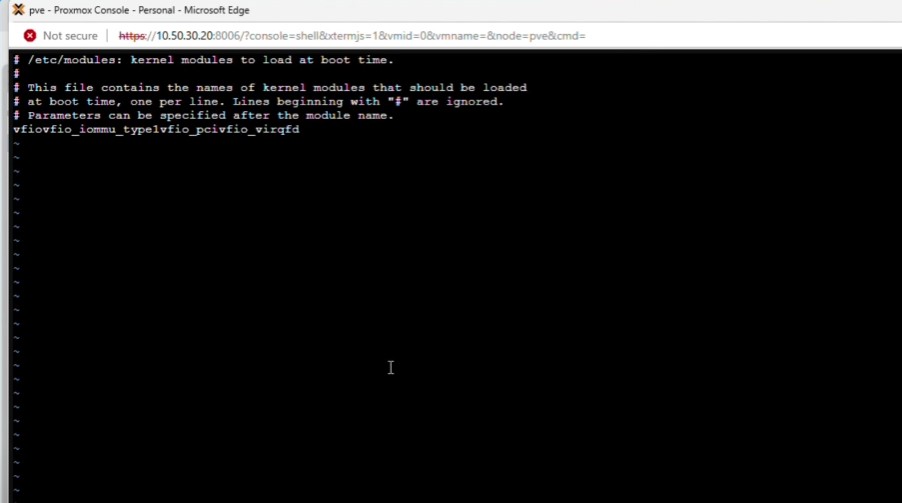

 # vi /etc/modules

จากนั้นเพิ่มพารามิเตอร์

vfio
vfio_iommu_type1
vfio_pci
vfio_virqfd

** อย่าลืม save

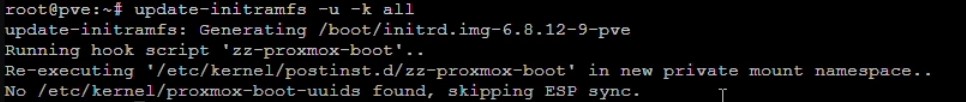

# update-initramfs -u -k all

จากนั้นทำการ reboot เครื่อง Server Proxmox VE

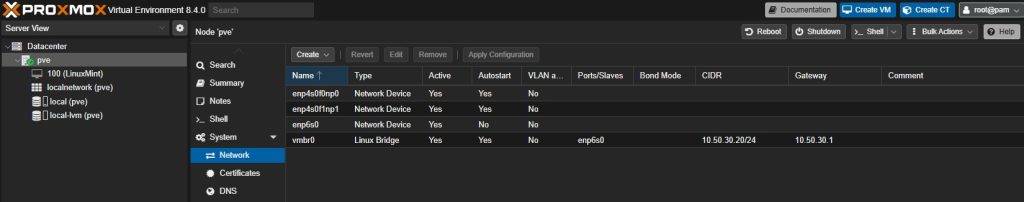

ทำการเช็ค device name ของ NIC ในรูปเราจะได้ค่าเป็นดังนี้

ทำการตรวจสอบอุปกรณ์ NIC

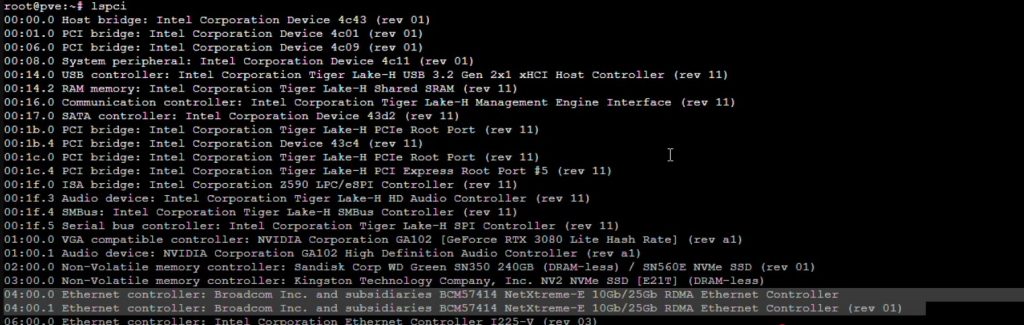

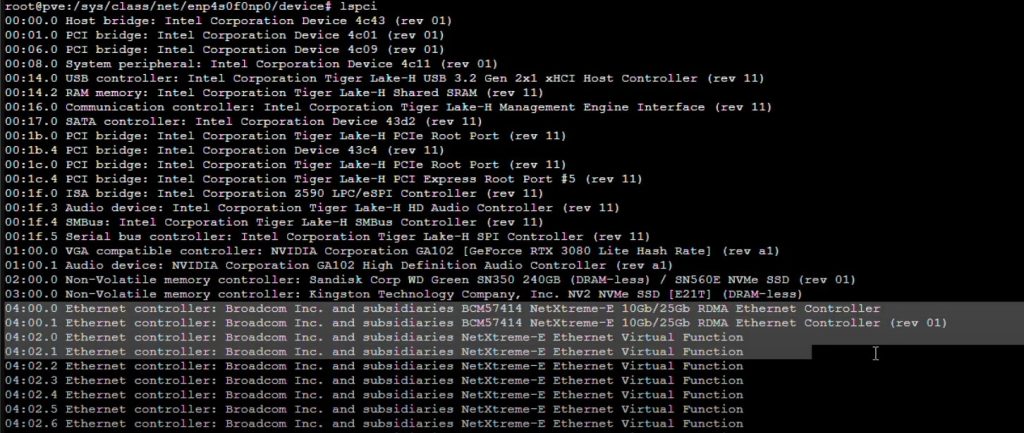

 # Ispci

เมื่อใช้คำสั่ง Ispci ท่านจะเห็น Virtual NIC จำนวนทั้งหมดขึ้นมา

เท่านั้นก็เสร็จเรียบร้อย

5. การกำหนดค่าไคลเอนต์

เมื่อถึงจุดนี้ ให้สร้าง VM ใหม่ใน Proxmox สำหรับบทช่วยสอนนี้ เราได้ติดตั้ง CentOS-7-x86_64-DVD-1810

• การสร้าง VM คุณสามารถสร้าง VM ใหม่ผ่านอินเทอร์เฟซเว็บของ Proxmox เมื่อเข้าสู่ระบบแล้ว คุณสามารถเลือกปุ่ม “Create VM” ที่มุมขวาบนของอินเทอร์เฟซได้

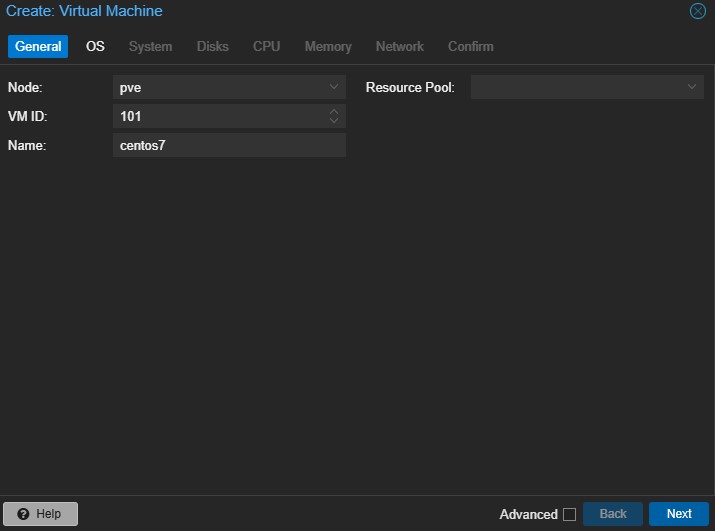

ตั้งชื่อ VM คลิก Next

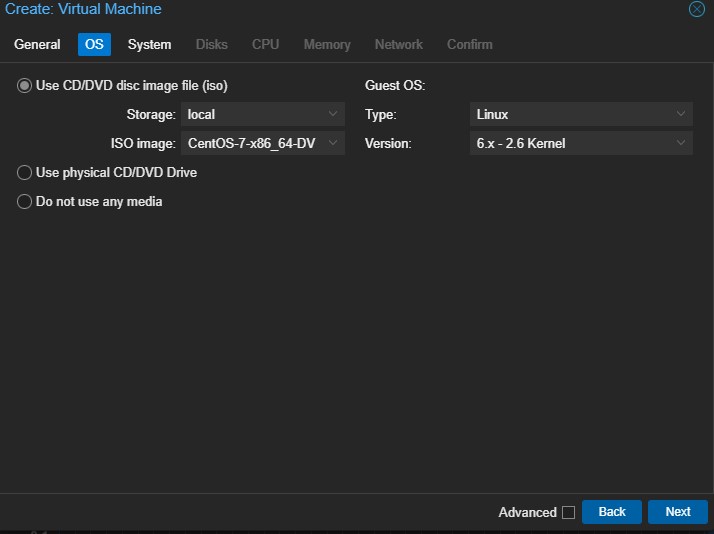

เลือก ISO Image คลิก Next

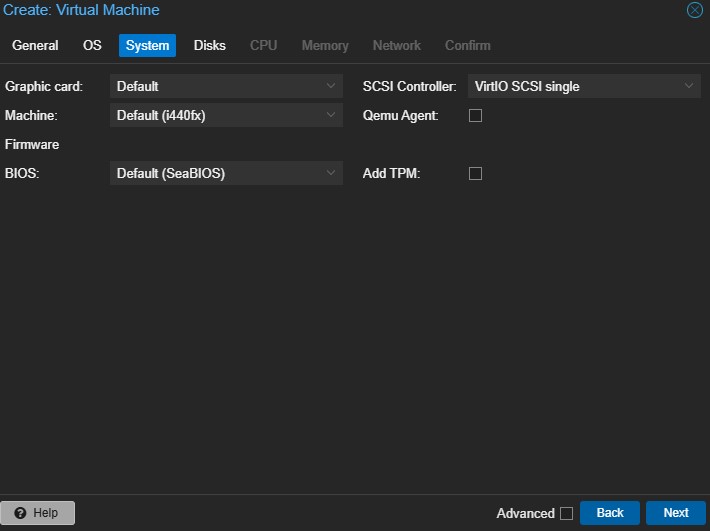

กำหนดค่าระบบแล้ว คลิก Next

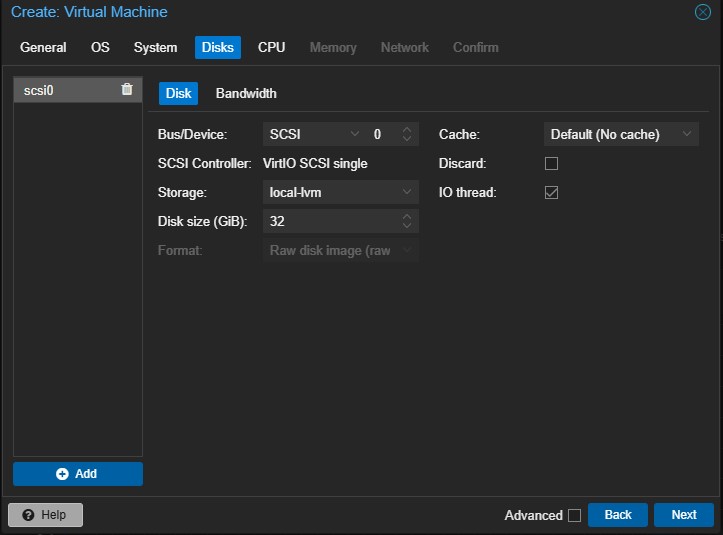

กำหนดค่า Disk แล้ว คลิก Next

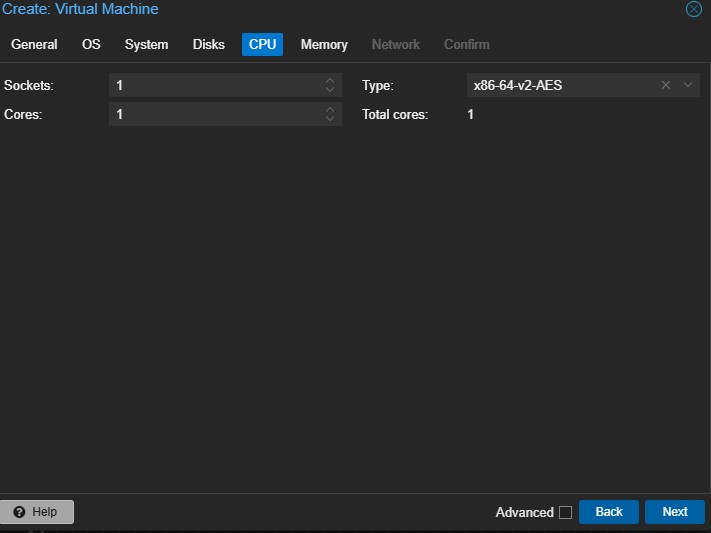

กำหนดค่า CPU แล้ว คลิก Next

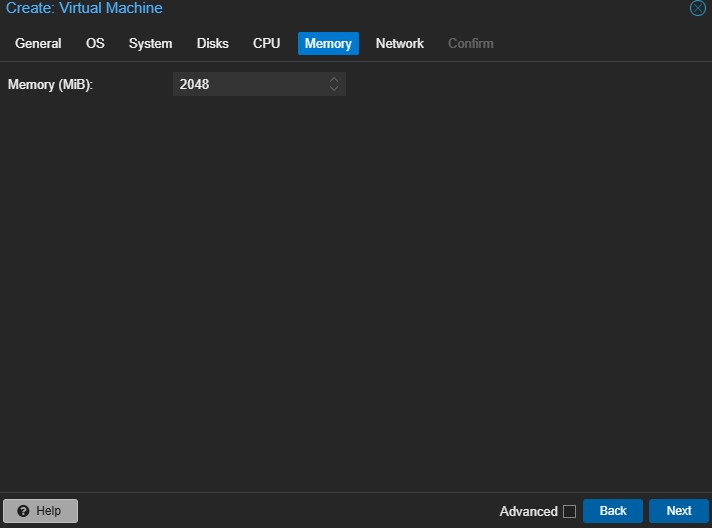

กำหนดค่า Memory แล้ว คลิก Next

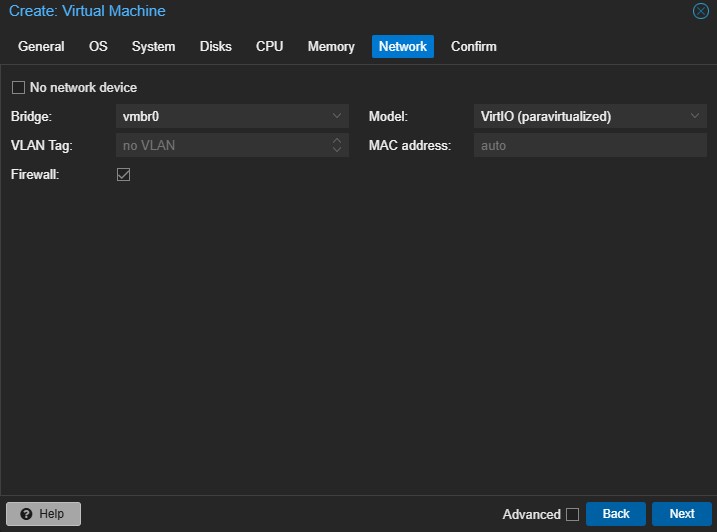

กำหนดค่า Network แล้ว คลิก Next

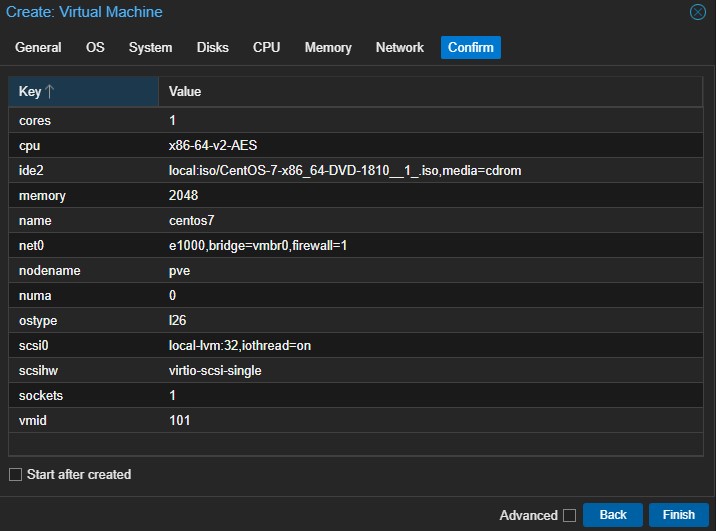

ตรวจสอบรายละเอียด  จากนั้นคลิก Next

6. การเพิ่ม GPU

เมื่อสร้าง VM แล้ว คุณสามารถเพิ่ม GPU ได้ผ่านแท็บฮาร์ดแวร์ภายใต้คอนโซล VM ใน Proxmox

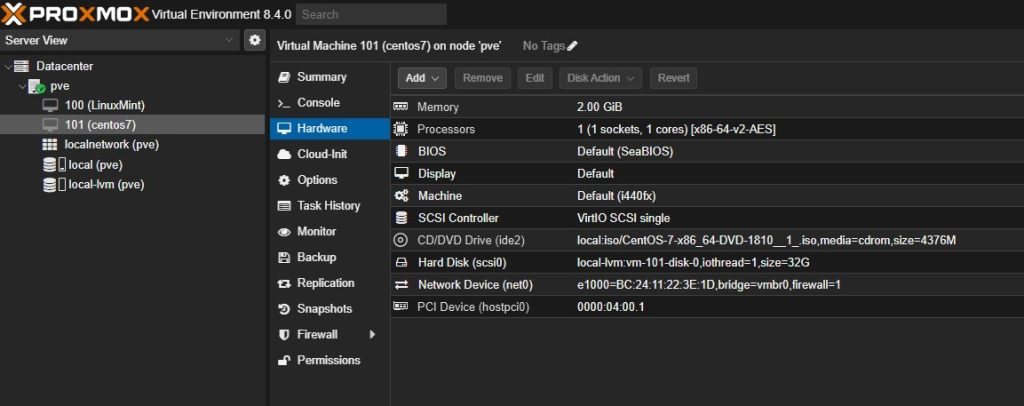

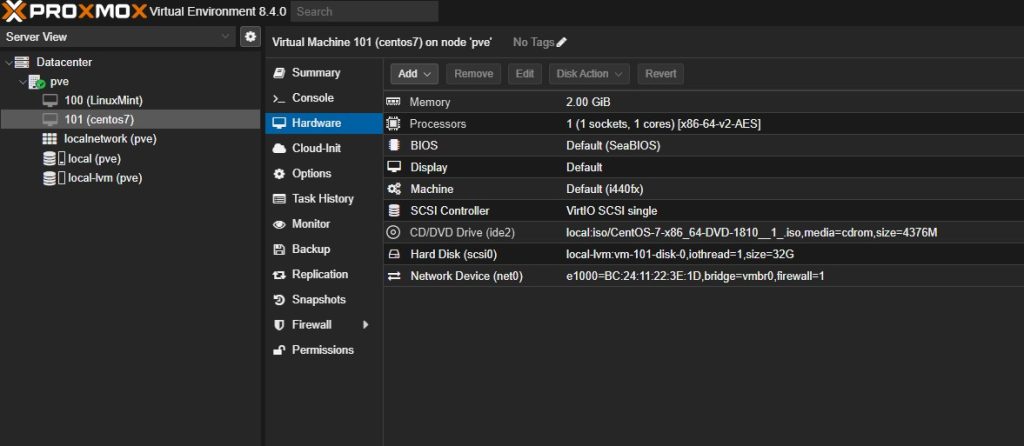

เลือก VM  —> Hardware

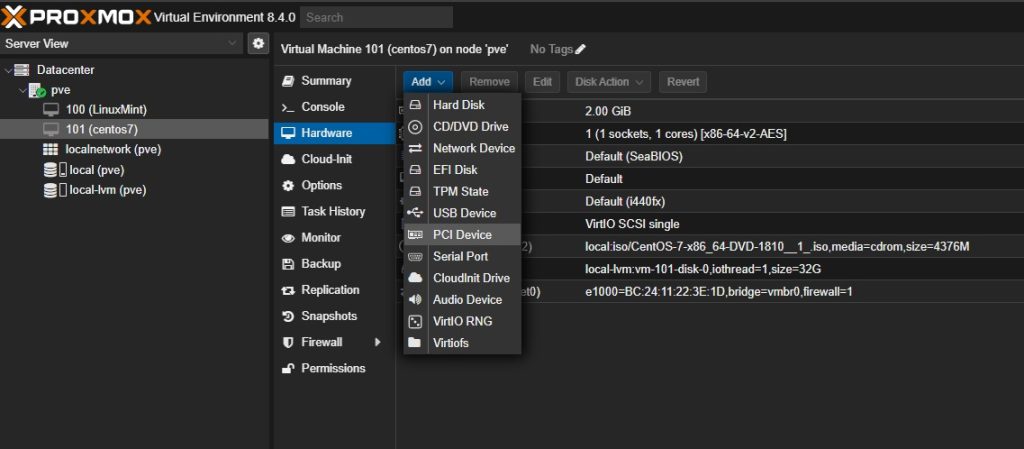

เลือกปุ่ม Add  ->  PCI Device

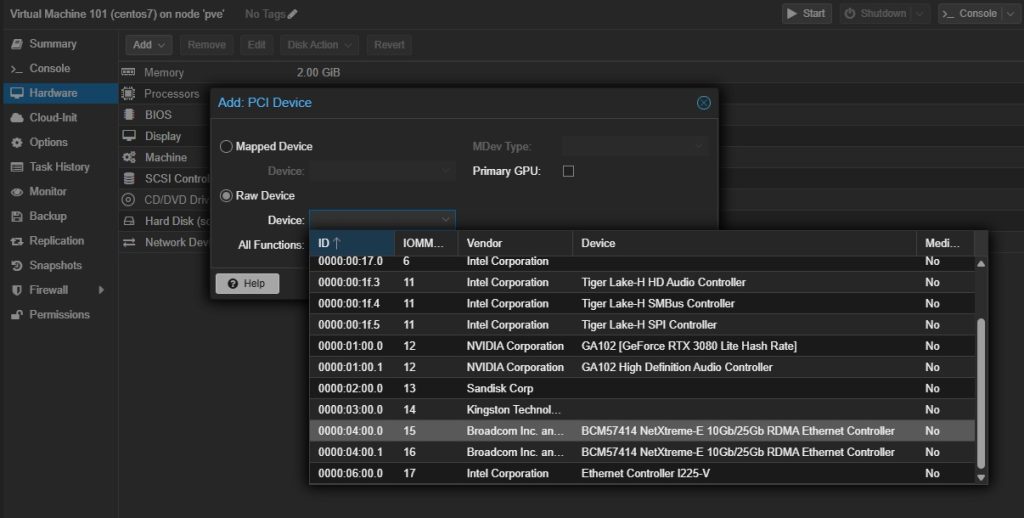

เลือก Raw Device และค้นหา GPU ของคุณ

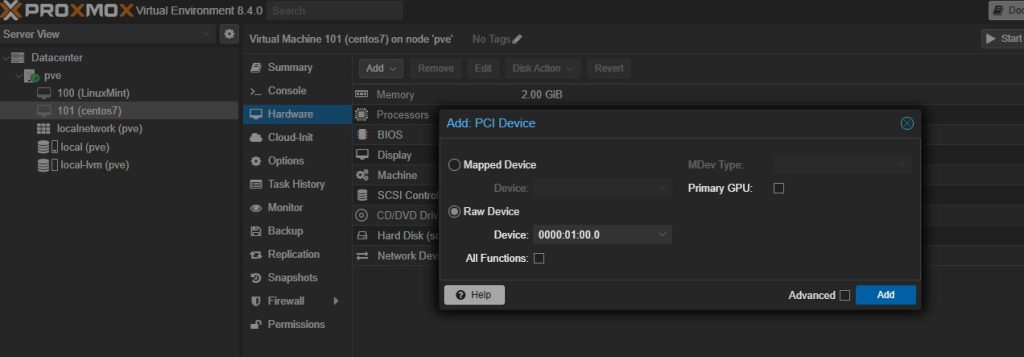

คลิก Add

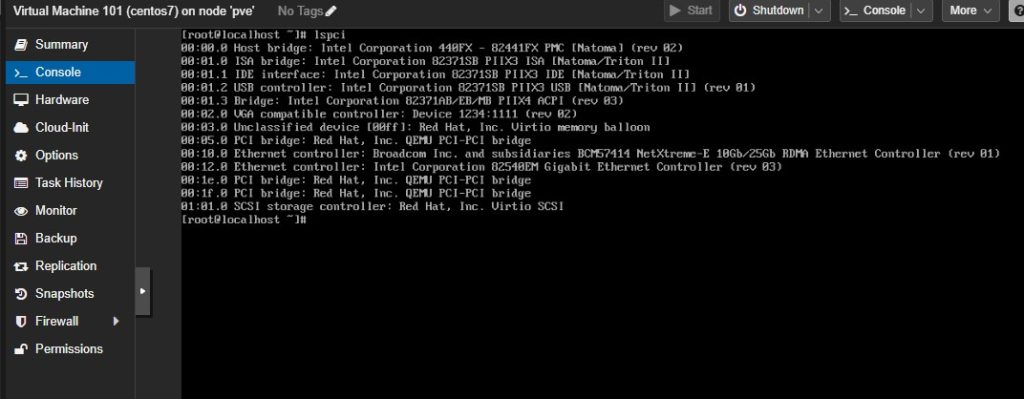

จากนั้นคุณทำการติดตั้งและเข้าสู่ระบบระบบปฏิบัติการแล้ว ให้ตรวจสอบว่า GPU แสดงขึ้นมาโดยเรียกใช้สั่ง   lspci

 # lspci

รูปภาพแสดงว่า GPU ว่านำไปใช้งานจริง **ติดตั้งไดรเวอร์ GPU

ดังนั้น SR-IOV (Single Root I/O Virtualization) เป็นเทคนิคที่ช่วยให้ Network Interface Card (NIC) สามารถสร้าง Virtual Functions (VF) หลายตัวจาก Physical Function (PF) ตัวเดียว เพื่อแบ่งทรัพยากรส่งตรงให้ VM ใช้งานได้โดยไม่ผ่าน hypervisor มากเกินไป (ใกล้เคียงกับ PCI Passthrough) ซึ่งจะได้ประสิทธิภาพสูงสุดและ latency ต่ำที่สุด หากคุณทำตามขั้นตอนทั้งหมดอย่างเคร่งครัด เครื่องเสมือน (VM) ของคุณก็ไม่น่าจะมีปัญหาในการตรวจจับอุปกรณ์ PCIe ทั่วไป  ทั้งนี้สามารถทำตามคู่มือแบบวีดีโอได้ที่ Youtube
