การกำหนด VLAN หลายตัว (Multiple VLAN) ใน Proxmox VE

สำหรับการกำหนด VLAN หลายตัว (Multiple VLAN) ใน Proxmox VE ช่วยให้คุณสามารถแยกเครือข่ายภายในเซิร์ฟเวอร์เสมือน (VMs) ได้อย่างมีประสิทธิภาพและปลอดภัย การตั้งค่า Multiple VLAN ใน Proxmox VE ประกอบด้วยขั้นตอนหลัก ๆ ดังนี้

• เตรียมการ์ดแลนสำหรับเครื่องแม่ข่าย ตัวที่ 2
• การเตรียมระบบเครือข่าย (VLAN )
• การกำหนด VLAN บน Proxmox VE
• การกำหนดค่า VM ให้ใช้ VLAN

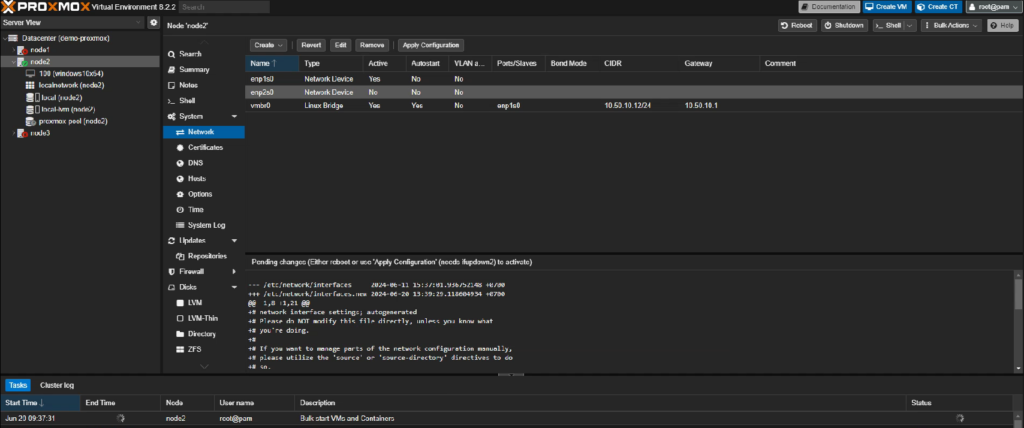

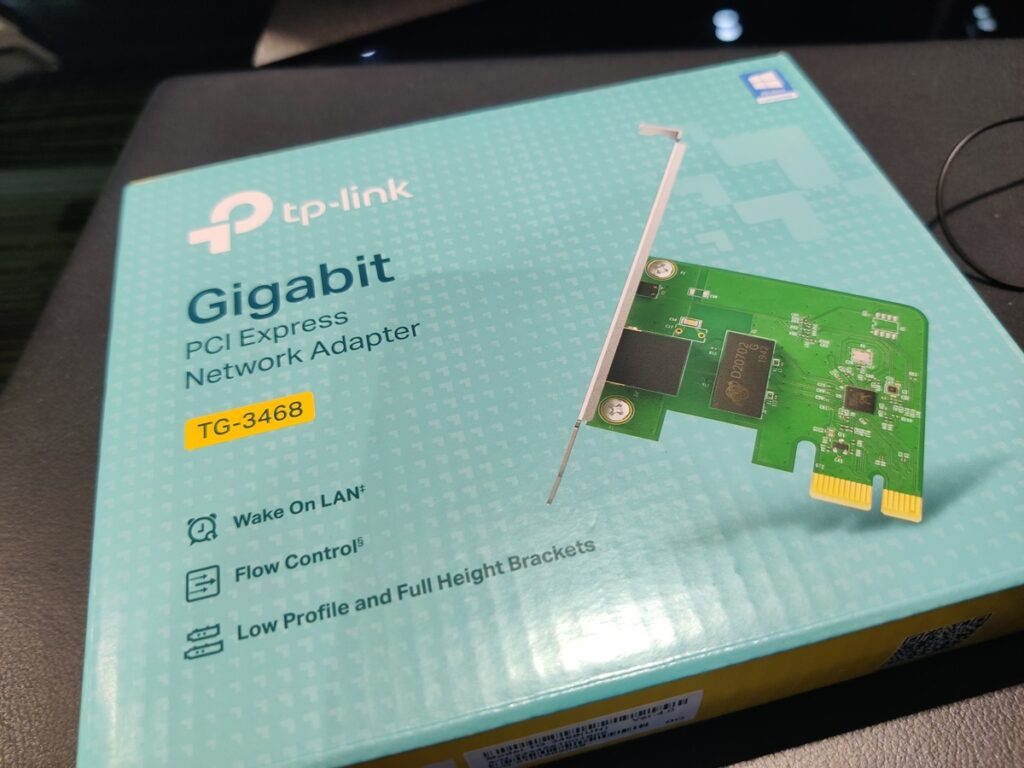

1. เตรียมการ์ดแลนสำหรับเครื่องแม่ข่าย ตัวที่ 2

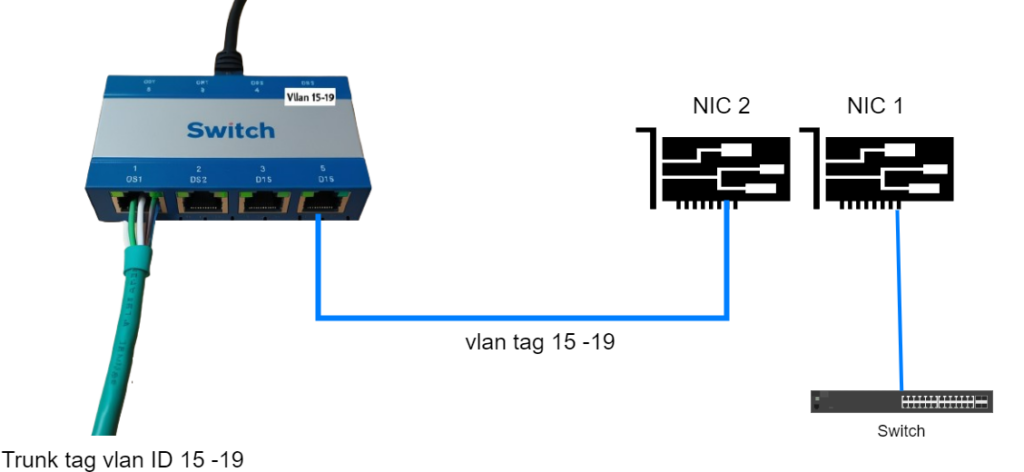

2. การเตรียมระบบเครือข่าย (VLAN)
ก่อนที่จะกำหนดค่า VLAN บน Proxmox VE คุณต้องตรวจสอบให้แน่ใจว่าฮาร์ดแวร์และสวิตช์เครือข่ายรองรับ VLAN และมีการกำหนดค่า VLAN ไว้ในสวิตช์แล้ว

3. การกำหนด VLAN บน Proxmox VE
ในขั้นตอนนี้ คุณจะสร้างอินเตอร์เฟซเครือข่ายเสมือน (Virtual Network Interface) บน Proxmox VE เพื่อรองรับ VLAN

3.1 การสร้าง Bridge Interface บน Proxmox VE

• เข้าสู่ระบบ Proxmox VE ผ่านเว็บอินเตอร์เฟซ
• ไปที่ Datacenter จากนั้นเลือกโหนด (Node) ที่ต้องการกำหนดค่า

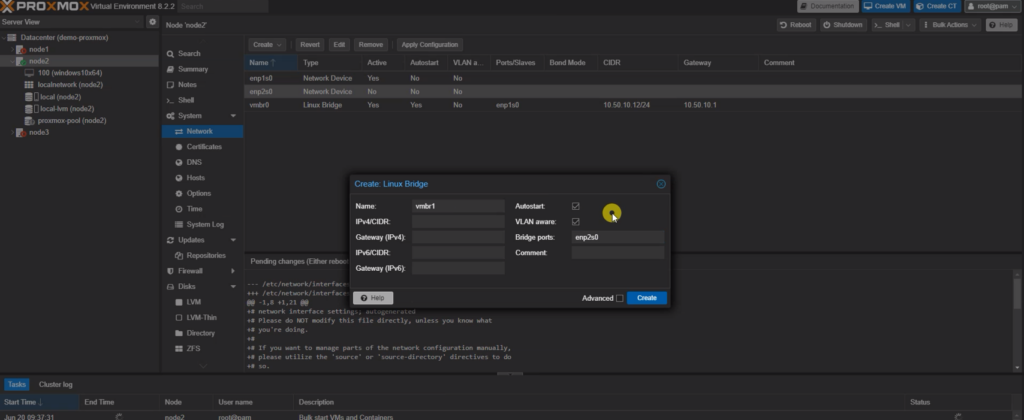

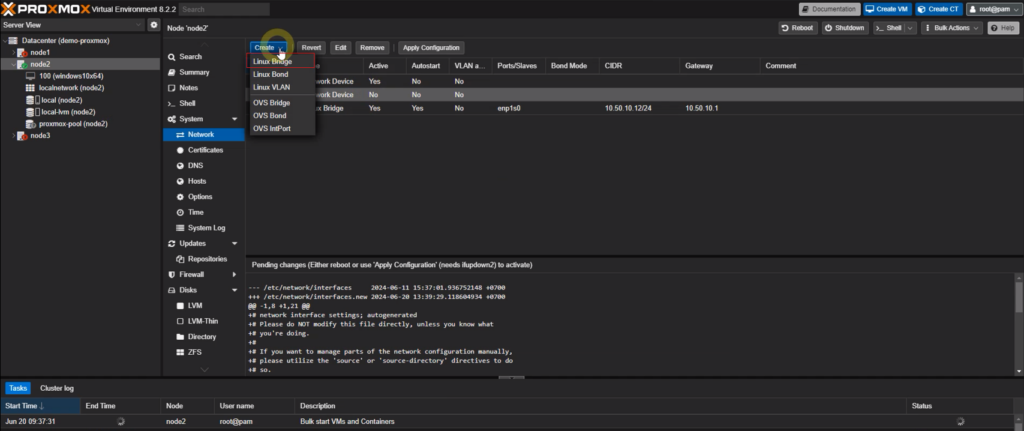

• ไปที่ Network จากนั้นคลิก Create และเลือก Linux Bridge

• ตั้งชื่อ bridge เช่น vmbr1
• เลือก VLAN aware
• ตั้งชื่อ Bridge ports (เช่น enp2s0)
• คลิก Create

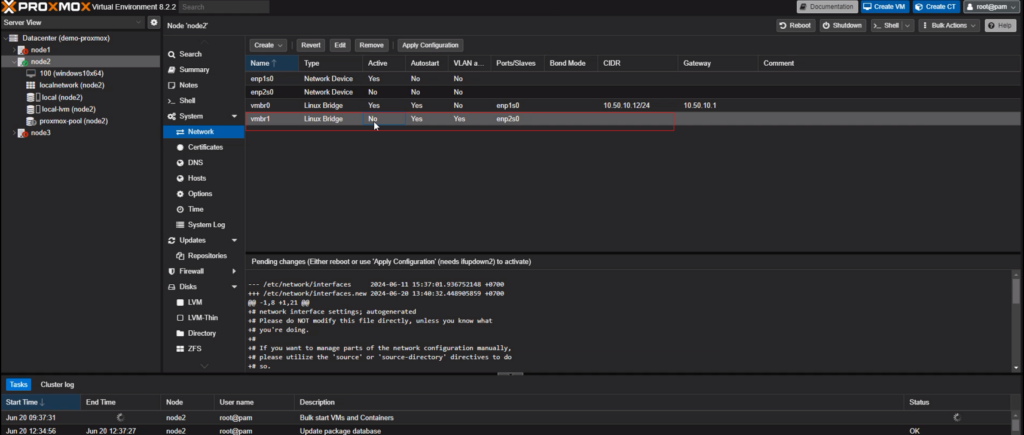

• เลือก Network Bridge ที่เราสร้างขึ้น (vmbr1)

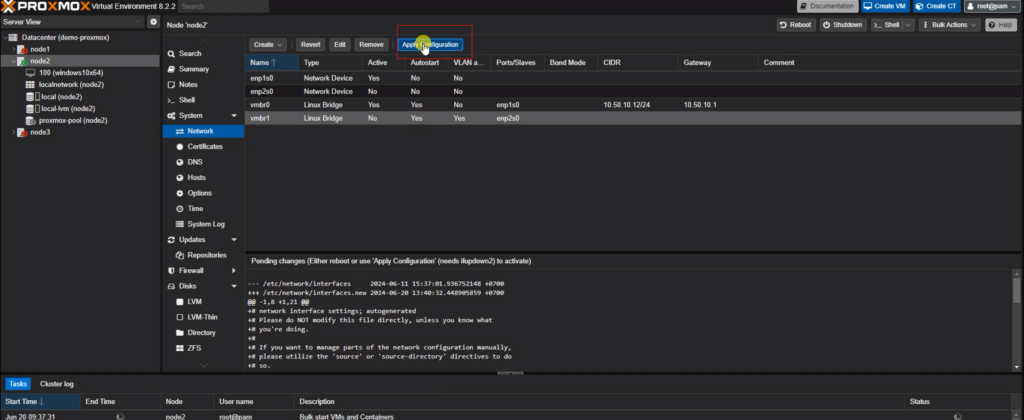

• คลิกปุ่ม  Apply Configuration

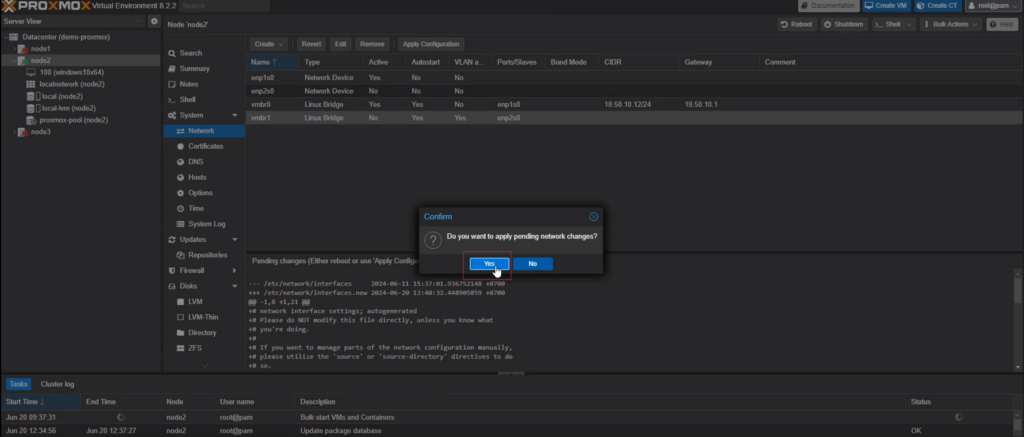

• คลิกปุ่ม  YES

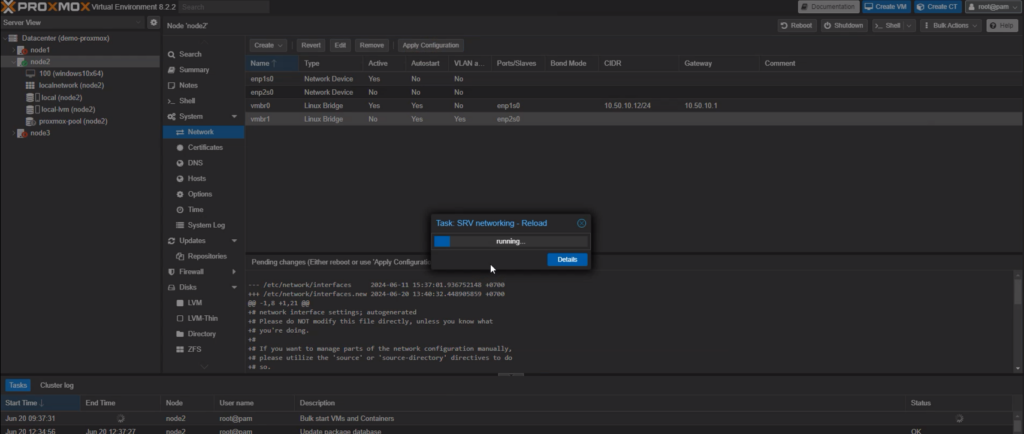

• ระบบกำลังทำงาน หลังจากระบบทำงานเสร็จเรียบร้อย

4. สร้าง Container และกำหนดค่า VM ให้ใช้ VLAN
ขั้นตอนสุดท้ายคือการกำหนดค่า VM ให้ใช้อินเตอร์เฟซ VLAN ที่สร้างขึ้น

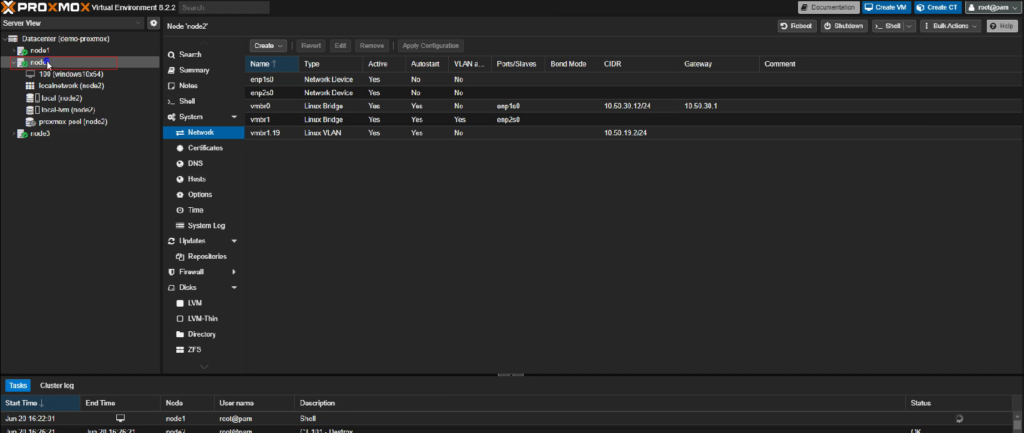

• สร้าง VM โดยไปที่ Node

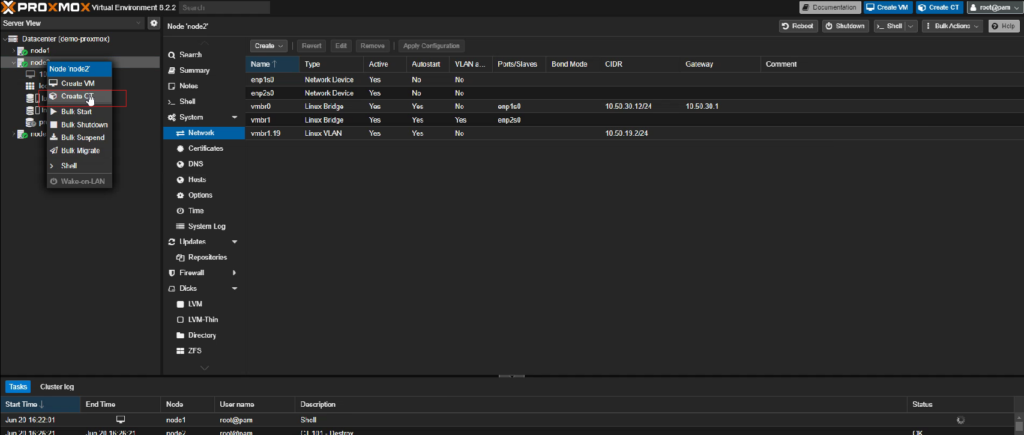

• เลือก Node จากนั้น เลือก Create CT  *** อย่าลืมไปโหลด CT Templates ไว้ก่อน

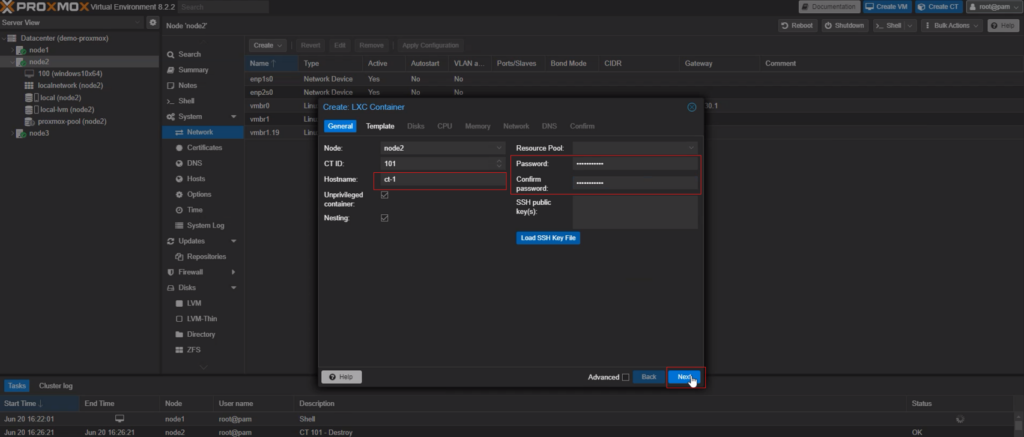

• หน้า LXC Container / General
• ตั้งชื่อ Hostname
• ใส่ Password ที่ต้องการ
• จากนั้นคลิกปุ่ม Next

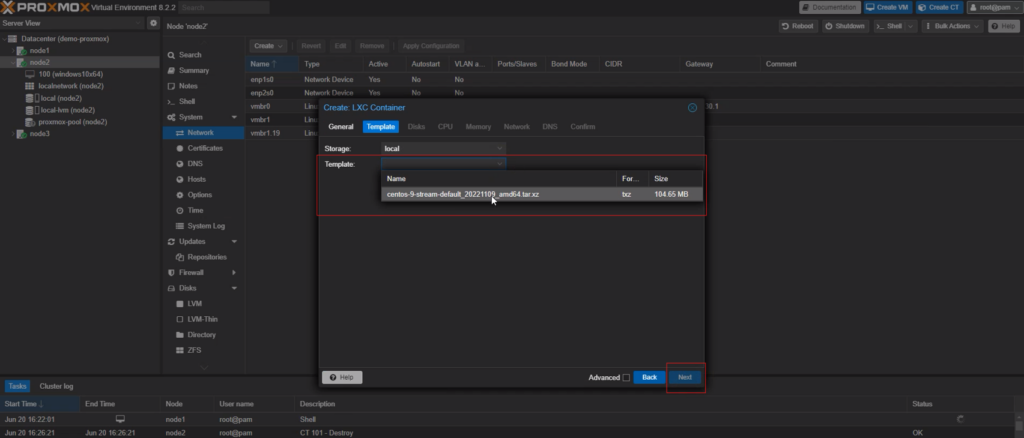

• แท็ป Templates
• เลือก Templates
• จากนั้นคลิกปุ่ม Next

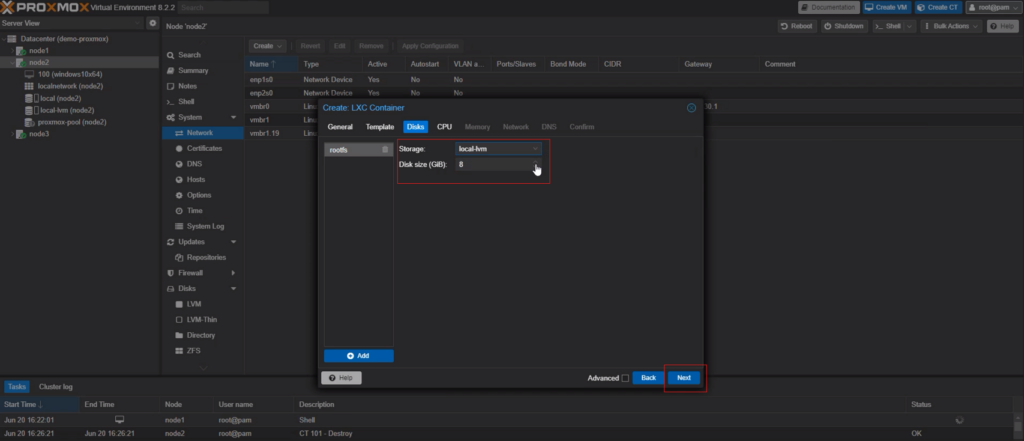

• แท็ป Disks
• เลือก Strorage
• เพิ่มขนาด Disks
• จากนั้นคลิกปุ่ม Next

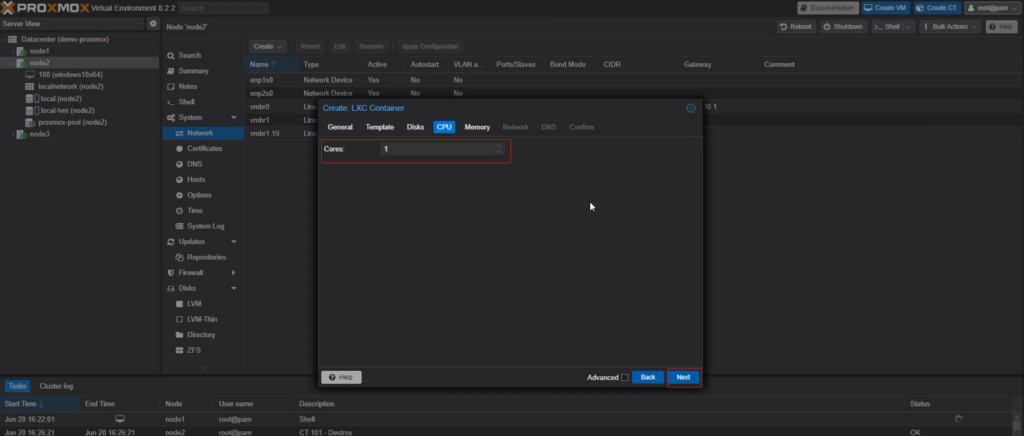

• แท็ป CPU
• เพิ่มขนาด Cores
• จากนั้นคลิกปุ่ม Next

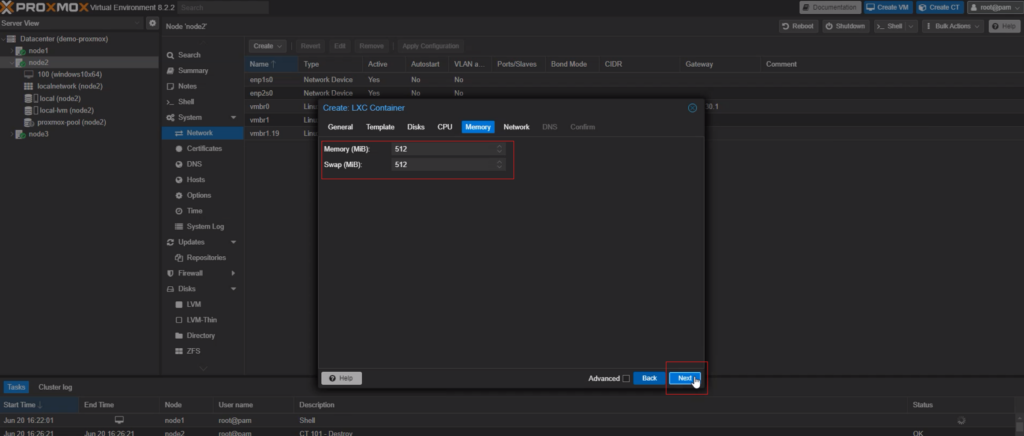

• แท็ป Memory
• เพิ่มขนาด Memory
• จากนั้นคลิกปุ่ม Next

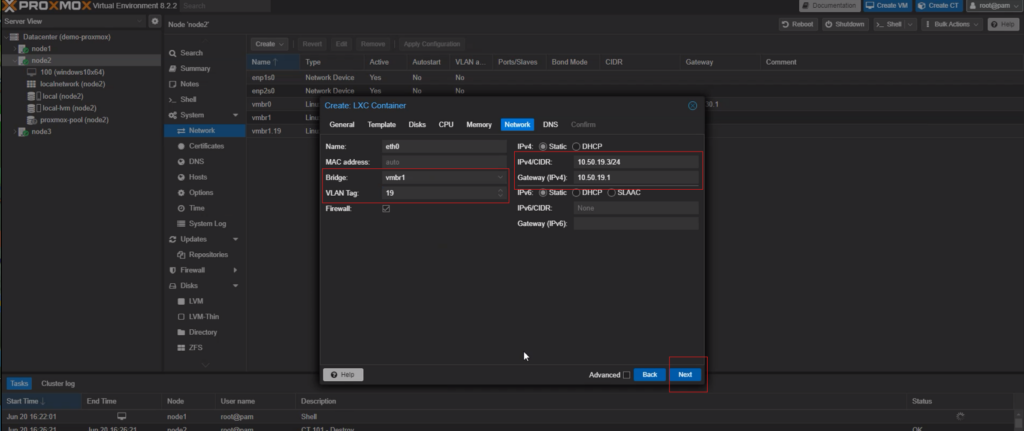

• แท็ป Network
• เพิ่ม Bridge (vmbr1)
• เพิ่ม VLAN Tag (19)
• เพิ่ม IPv4  (กำหนดแบบ Static)
• เพิ่ม Gateway IPv4
• จากนั้นคลิกปุ่ม Next

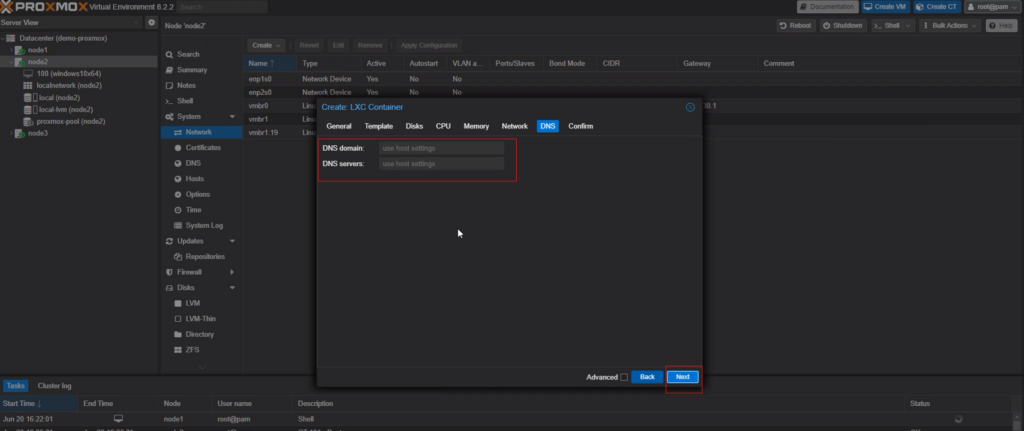

• แท็ป DND
• กำหนด DND domain
• กำหนด DND Server
• จากนั้นคลิกปุ่ม Next

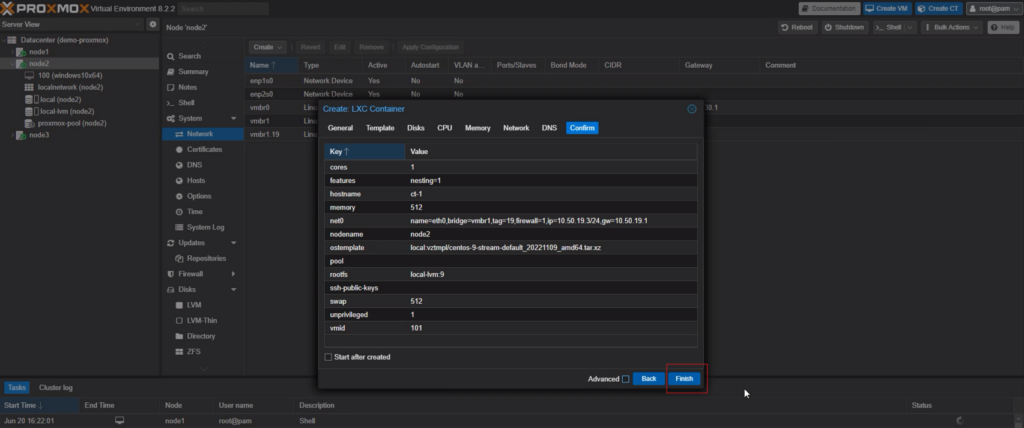

• แท็ป Confirm
• ตรวจสอบการตั้งค่าให้เรียบร้อย
• จากนั้นคลิกปุ่ม Finish

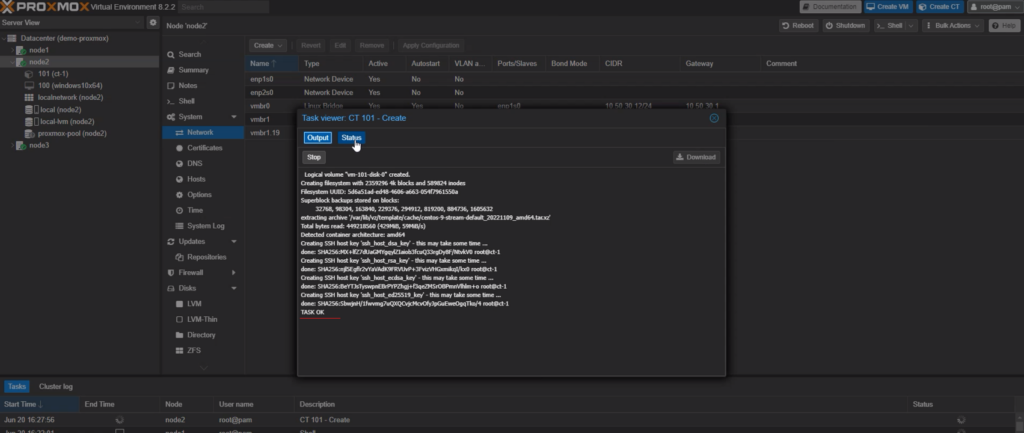

• การตั้งค่าเสร็จเรียบร้อย

5. เปิดใช้งาน VM และเช็คใช้ VLAN ได้หรือไม่

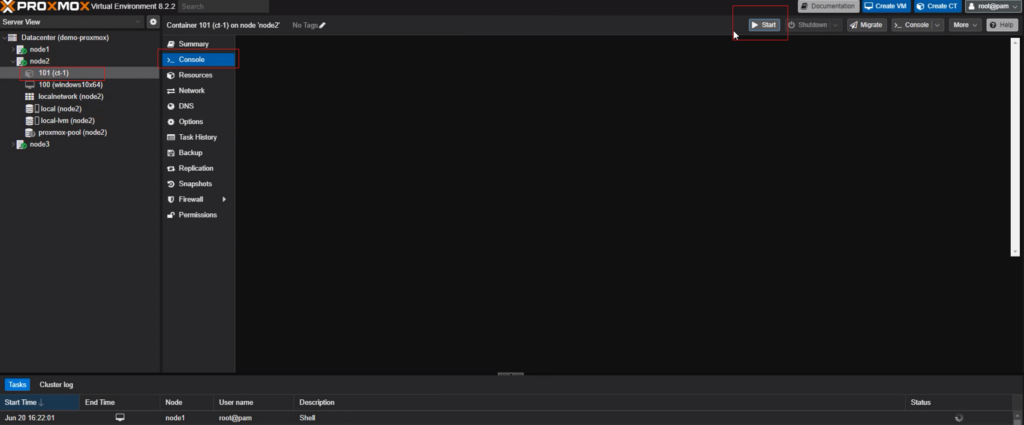

• เลือก VM (101)
• เลือกเมนู Console
• จากนั้นคลิกปุ่ม Start

• เข้าสู่ระบบ

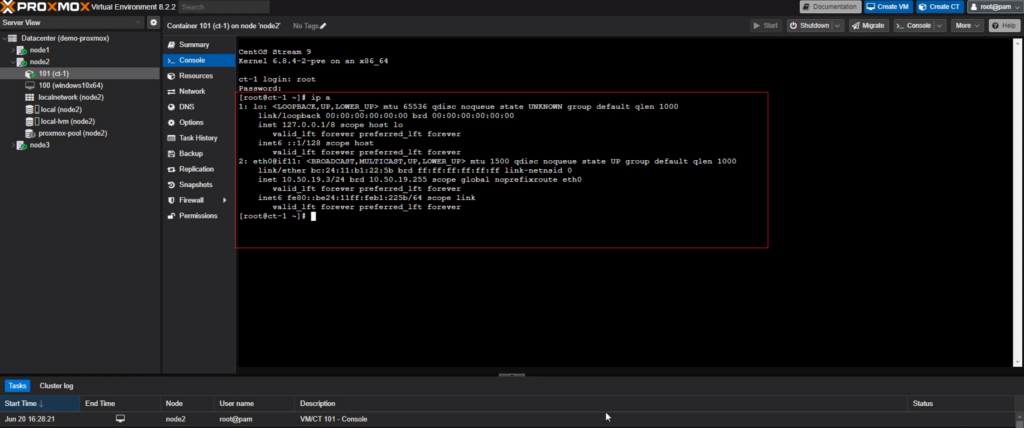

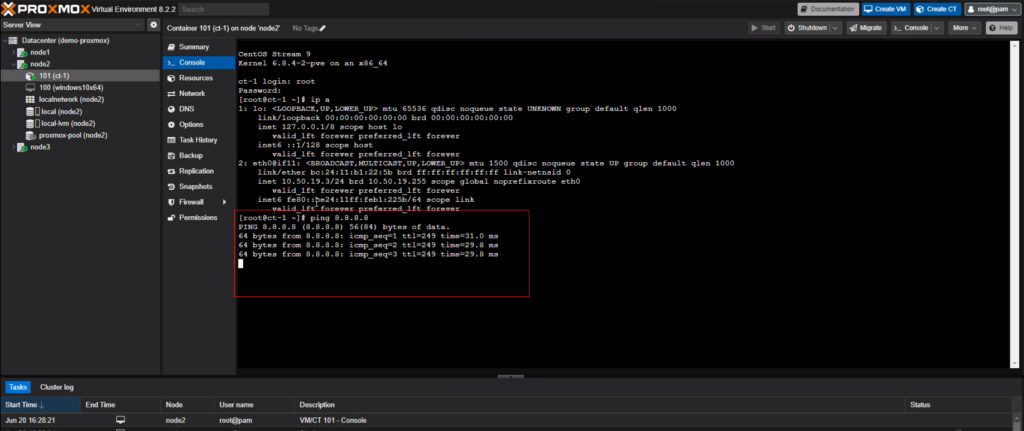

•  ใส่คำสั่งเช็ค IP  address

•  เช็คออกเน็ต

ข้อควรระวัง

• การตั้งค่าเครือข่ายในสวิตช์: ตรวจสอบให้แน่ใจว่าสวิตช์เครือข่ายได้ตั้งค่า VLAN อย่างถูกต้อง
• ความปลอดภัย: การแยกเครือข่ายด้วย VLAN ช่วยเพิ่มความปลอดภัยแต่ควรตรวจสอบการกำหนดค่าทั้งหมดเพื่อหลีกเลี่ยงการรั่วไหลของข้อมูลระหว่าง VLAN
• การบำรุงรักษา: ตรวจสอบและปรับปรุงการตั้งค่าเครือข่ายเป็นระยะเพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพ

การกำหนด Multiple VLAN ใน Proxmox VE ช่วยให้คุณสามารถจัดการเครือข่ายเสมือนหลายเครือข่ายได้อย่างมีประสิทธิภาพและเพิ่มความปลอดภัยให้กับระบบของคุณ
